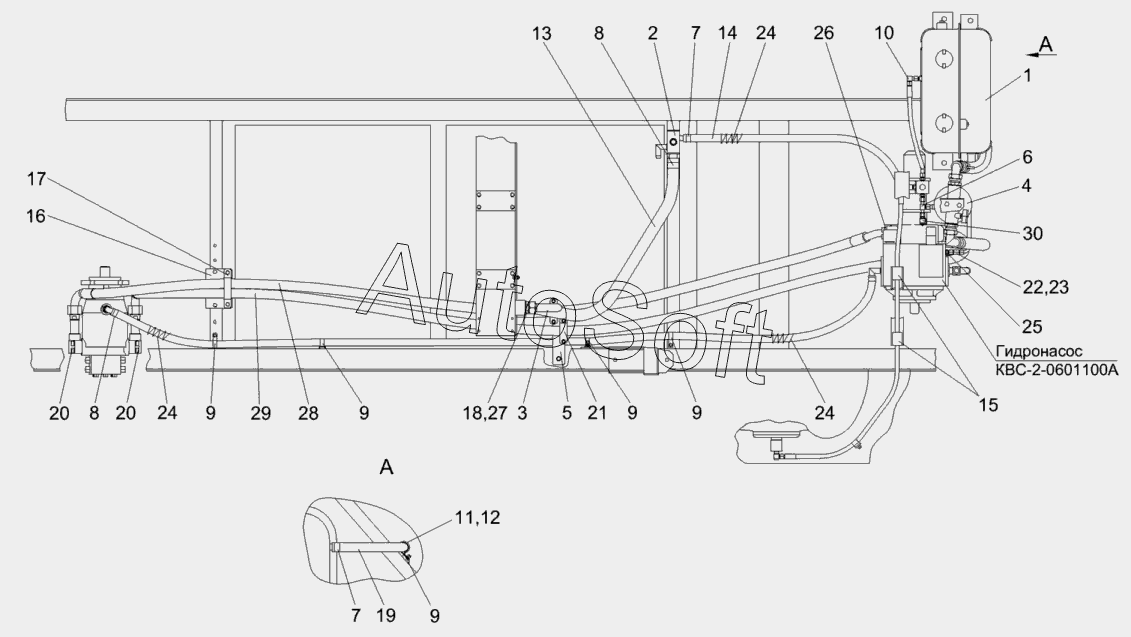

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Гидросистема привода ходовой части КВС-2-0601000Б (вид сверху)
/164.gif)
КВС-2-0601000Б
1
2
3
4
5
6
7
7
8
8
9
9
9
9
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
24
24
25
26
27
28
29
30
КВС-2-0601100А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0601000Б | К***Б | Гидросистема привода ходовой части | |
| КВС-2-0601100А | К***А | Гидронасос | |
| 1 | К***Б | Бак масляный | |
| 2 | К***Б | Коллектор | |
| 3 | К***Б | Угольник | |
| 4 | К***Б | Фильтр всасывающий | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Тройник | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | К***4 | Хомут | |
| 10 | П***0 | Угольник | |
| 11 | У***0 | Пробка | |
| 12 | У***0 | Хомут стяжной | |
| 13 | К***2 | Рукав всасывающий 17 G-20 | |
| 14 | К***8 | Рукав 20х29-1,6 – 10362 | |
| 15 | К***9 | Рукав | |
| 16 | К***5 | Кронштейн | |
| 17 | К***6 | Прижим | |
| 18 | К***А | Штуцер | |
| 19 | К***3 | Рукав | |
| 20 | К***9 | Фланец | |
| 21 | К***8 | Прижим | |
| 22 | П***3 | Ниппель | |
| 23 | П***4 | Штуцер | |
| 24 | У***3 | Оплетка | |
| 25 | У***1 | Штуцер | |
| 26 | У***4 | Полуфланец | |
| 27 | 4***8 | Прокладка | |
| 28 | 1***0 | Рукав высокого давления | |
| 29 | 1***0 | Рукав высокого давления | |
| 30 | А***L | Соединение резьбовое с колпачком |
