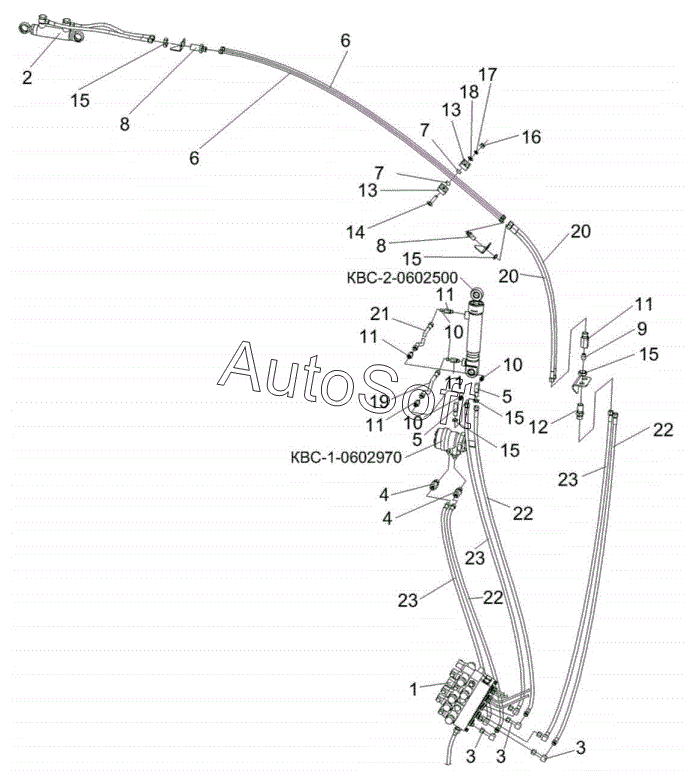

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Гидросистема рабочих органов и рулевого управления КВС-2-0602000 (силосопровод)
/170.gif)
13
13
КВС-2-0602500
КВС-1-0602970
23
23
23
22
22
22
21
20
20
19
18
17
16
15
15
15
15
15
14
КВС-2-0602000
12
11
11
11
11
11
10
10
10
9
8
8
7
7
6
6
5
5
4
4
3
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0602970 | К***0 | Гидромотор силосопровода | |
| КВС-2-0602000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| КВС-2-0602500 | К***0 | Гидроцилиндр | |
| 1 | К***0 | Гидроблок четырехсекционный | |
| 2 | К***0 | Гидроцилиндр | |
| 3 | К***0 | Угольник | |
| 4 | К***5 | Дроссель с обратным клапаном | |
| 5 | К***0 | Угольник | |
| 6 | К***0 | Трубопровод | |
| 7 | К***9 | Прокладка | |
| 8 | П***А | Штуцер проходной | |
| 9 | П***2 | Ниппель | |
| 10 | П***3 | Ниппель | |
| 11 | П***4 | Штуцер | |
| 12 | П***6 | Штуцер переборочный | |
| 13 | У***А | Брус | |
| 14 | Б***2 | Болт М8-6gх35-7802 | |
| 15 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | С***1 | Шайба | |
| 19 | Р***0 | Рукав высокого давления | |
| 20 | Р***0 | Рукав высокого давления | |
| 21 | Р***0 | Рукав высокого давления | |
| 22 | Р***0 | Рукав высокого давления | |
| 23 | Р***0 | Рукав высокого давления |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
