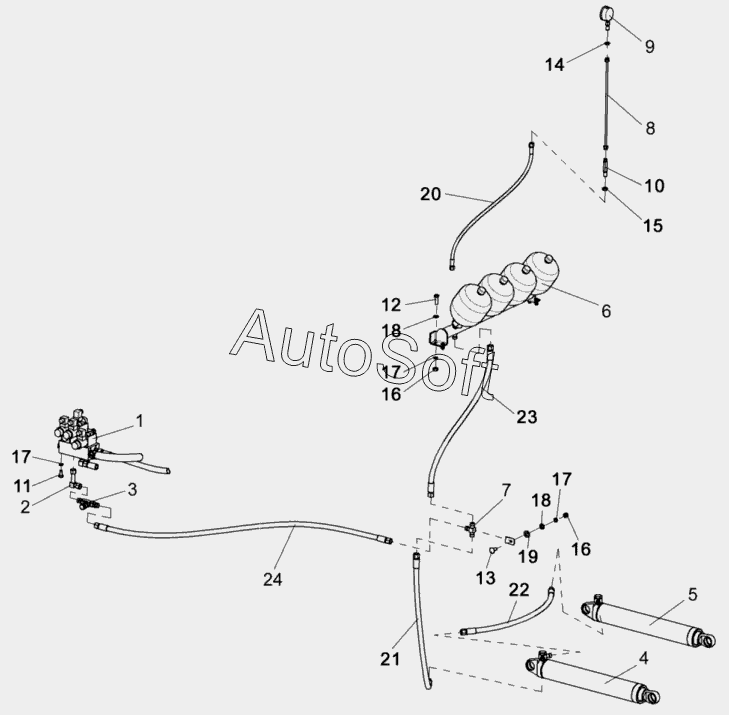

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Гидросистема рабочих органов и рулевого управления КВС-2-0602000 (механизм вывешивания)
/171.gif)
КВС-2-0602000
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0602000 | К***0 | Гидросистема рабочих органов и рулевого управления | |
| 1 | К***0 | Гидроблок навески | |
| 2 | К***0 | Угольник | |
| 3 | К***0 | Дроссель с обратным клапаном регулируемый | |
| 4 | К***0 | Гидроцилиндр | |
| 5 | К***1 | Гидроцилиндр | |
| 6 | К***0 | Блок пневмогидроаккумуляторов | |
| 7 | К***0 | Тройник | |
| 8 | К***0 | Трубопровод | |
| 9 | У***0 | Манометр | |
| 10 | К***1 | Штуцер | |
| 11 | Б***6 | Болт М8-6gх16-7796 | |
| 12 | Б***6 | Болт М8-6gх25-7796 | |
| 13 | Б***2 | Болт М8-6gх20-7802 | |
| 14 | Г***6 | Гайка М14-1, 5-6G-2526 | |
| 15 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 16 | Г***5 | Гайка М8-6G-5915 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***1 | Шайба С.8.01-11371 | |
| 19 | Ш***1 | Шайба С.10.01-11371 | |
| 20 | Р***0 | Рукав высокого давления | |
| 21 | Р***0 | Рукав высокого давления | |
| 22 | Р***0 | Рукав высокого давления | |
| 23 | Р***0 | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления |
