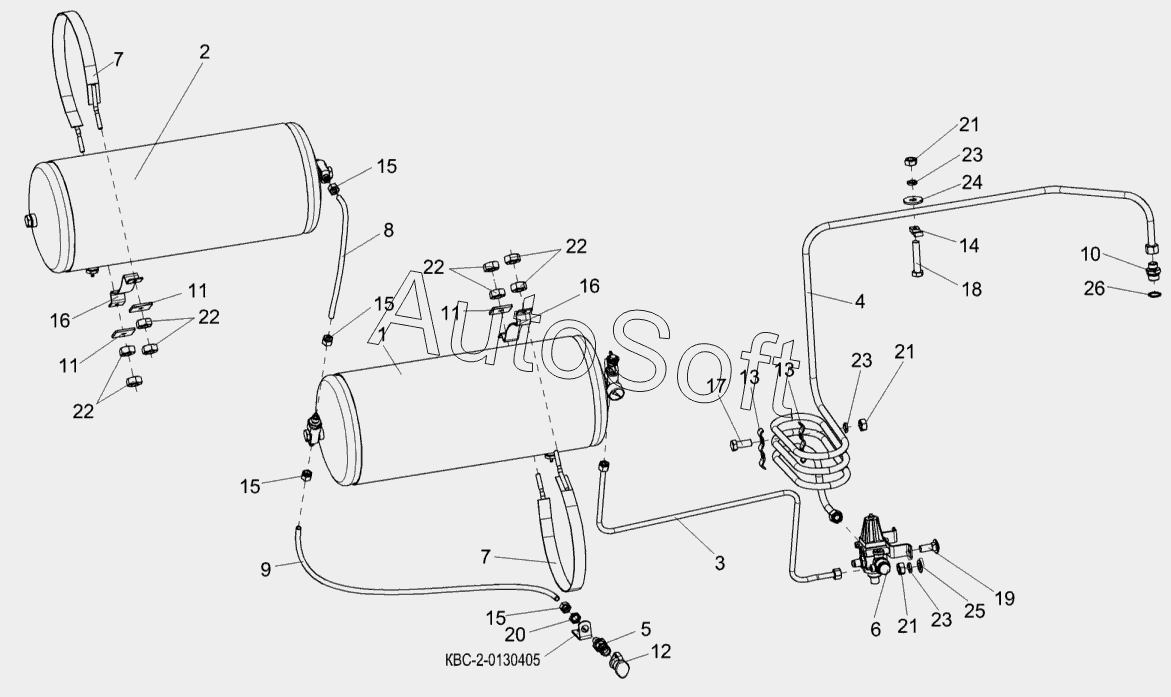

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Пневмосистема КВС-2-0800000
/190.gif)
14
КВС-2-0130405
26
25
24
23
23
23
22
22
22
22
21
21
21
20
19
18
17
16
16
15
15
15
15
КВС-2-0800000
13
13
12
11
11
11
10
9
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0130405 | К***5 | Кронштейн | |
| КВС-2-0800000 | К***0 | Пневмосистема | |
| 1 | К***0 | Ресивер | |
| 2 | К***0 | Ресивер | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | К***0 | Пневмовывод | |
| 6 | К***0 | Регулятор давления | |
| 7 | П***0 | Хомут | |
| 8 | К***2 | Пневмотрубка | |
| 9 | К***1 | Пневмотрубка | |
| 10 | К***7 | Штуцер | |
| 11 | К***8 | Шайба | |
| 12 | К***1 | Заглушка наружная | |
| 13 | К***8 | Скоба | |
| 14 | У***2 | Прижим | |
| 15 | У***1 | Гайка | |
| 16 | 8***1 | Прокладка воздушного баллона | |
| 17 | Б***6 | Болт М8-6gх20-7796 | |
| 18 | Б***6 | Болт М8-6gх40-7796 | |
| 19 | Б***2 | Болт М8-6gх20-7802 | |
| 20 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М10-6G-5915 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***8 | Шайба | |
| 25 | Ш***1 | Шайба С.8.01-11371 | |
| 26 | 2***8 | Прокладка |
