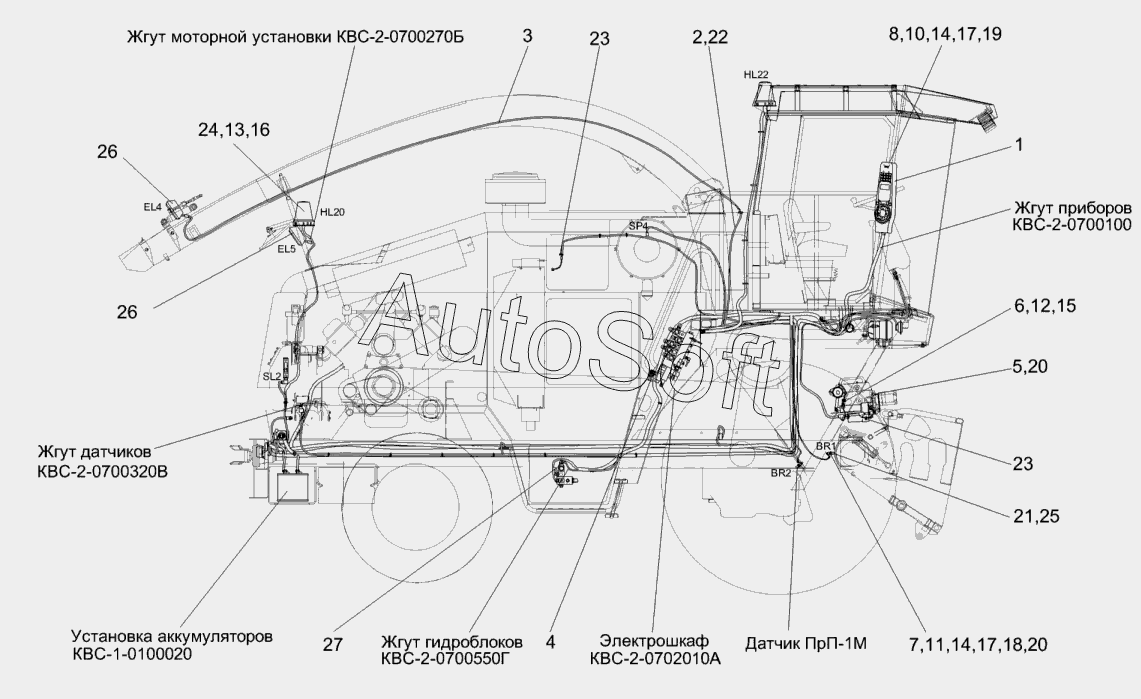

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Электрооборудование измельчителя самоходного КВС-2-0100000
/193.gif)
26
26
18
19
20
20
21
22
23
23
24
25
17
17
27
ПрП-1М
КВС-2-0702010А
КВС-2-0700550Г
КВС-1-0100020
КВС-2-0700100А
КВС-2-0700270Б
1
16
15
14
14
13
12
11
10
8
7
6
5
4
3
2
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0100020 | К***0 | Установка аккумуляторов | |
| КВС-2-0700100А | К***А | Жгут приборов | |
| КВС-2-0700270Б | К***Б | Жгут моторной установки | |
| КВС-2-0700550Г | К***Г | Жгут гидроблоков | |
| КВС-2-0702010А | К***А | Электрошкаф | |
| ПрП-1М | П***М | Датчик | |
| 1 | К***А | Пульт контроля | |
| 2 | К***В | Жгут датчиков | |
| 3 | К***0 | Жгут фары | |
| 4 | К***0 | Панель шкафа распределительного | |
| 5 | К***А | Датчик положения камня заточного | |
| 6 | К***6 | Хомут | |
| 7 | К***2 | Кронштейн | |
| 8 | К***2 | Уголок | |
| 9 | У***2 | Штуцер | |
| 10 | Б***6 | Болт М8-6gх20-7796 | |
| 11 | Б***2 | Болт М8-6gх20-7802 | |
| 12 | В***3 | Винт В.М5-6gх25-17473 | |
| 13 | В***3 | Винт В.М6-6gх20-17473 | |
| 14 | Г***5 | Гайка М8-6G.8-5915 | |
| 15 | Ш***2 | Шайба 5.65Г-6402 | |
| 16 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 17 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 18 | Ш***8 | Шайба | |
| 19 | Ш***1 | Шайба С.8.01-11371 | |
| 20 | Ш***1 | Шайба С.12.01-11371 | |
| 21 | Ш***1 | Шайба С.20.01-11371 | |
| 22 | В***2 | Втулка 500АС-3724042 | |
| 23 | Л***а | Лента стяжная зубчатая | |
| 24 | М***0 | Маяк сигнальный | |
| 25 | П***М | Преобразователь первичный ПрП-1М | |
| 26 | 8***3 | Фара рабочая | |
| 27 | 5***Б | Наконечник |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
