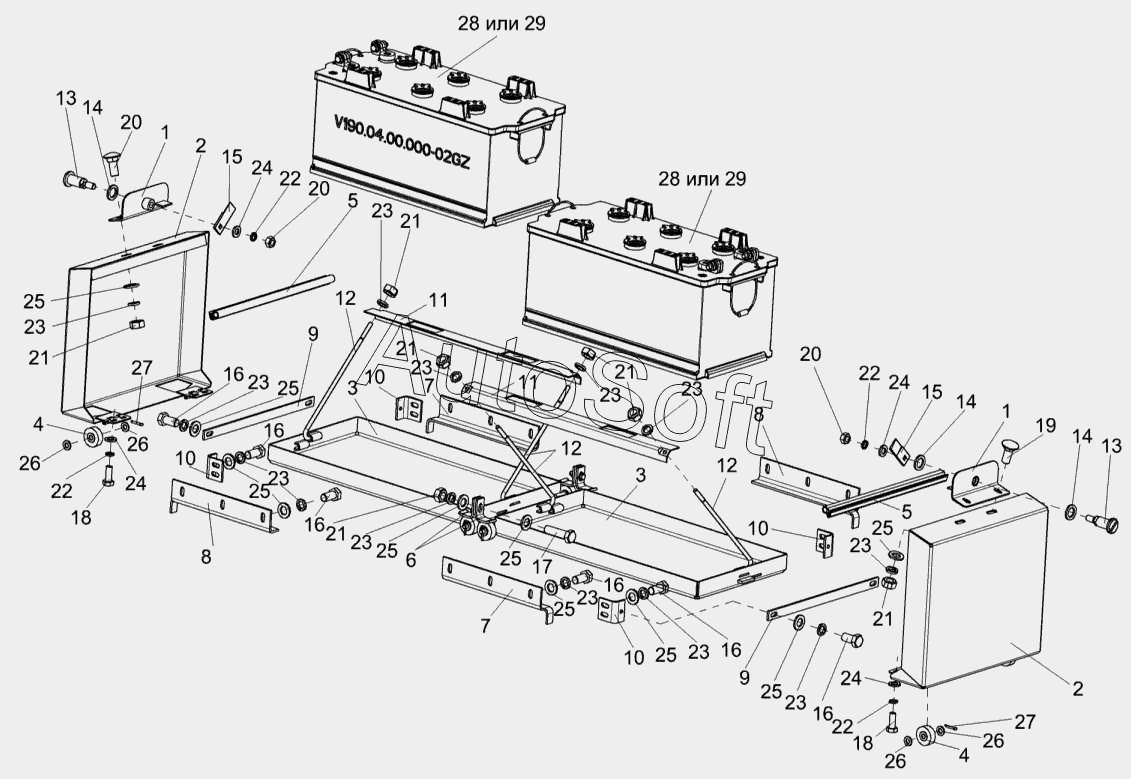

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка аккумуляторов КВС-1-0100020
/198.gif)
15
15
29
29
28
28
27
27
26
26
26
26
25
25
25
25
25
25
25
25
25
24
24
24
24
23
23
23
23
23
23
23
23
23
23
23
23
22
22
22
22
21
21
21
21
21
21
20
20
20
19
18
18
17
16
16
16
16
16
16
КВС-1-0100020
14
14
14
13
13
12
12
12
11
11
10
10
10
10
9
9
8
8
7
7
6
5
5
4
4
3
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0100020 | К***0 | Установка аккумуляторов | |
| 1 | К***0 | Ушко | |
| 2 | К***0 | Крышка | |
| 3 | К***0 | Платфлорма | |
| 4 | К***7 | Ролик | |
| 5 | К***8 | Уплотнитель 2107-6107018М | |
| 6 | К***1 | Упор | |
| 7 | К***2 | Направляющая | |
| 8 | К***1 | Направляющая | |
| 9 | К***3 | Планка | |
| 10 | К***9 | Уголок | |
| 11 | К***7 | Прижим | |
| 12 | К***2 | Стяжка | |
| 13 | С***Б | Палец | |
| 14 | У***1 | Шайба | |
| 15 | У***7 | Фиксатор | |
| 16 | Б***6 | Болт М8-6gх16-7796 | |
| 17 | Б***6 | Болт М8-6gх30-7796 | |
| 18 | Б***8 | Болт М6-6gх16-7798 | |
| 19 | Б***2 | Болт М8-6gх20-7802 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 23 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 24 | Ш***1 | Шайба С.6х1, 6.01-11371 | |
| 25 | Ш***1 | Шайба С.8.01-11371 | |
| 26 | Ш***1 | Шайба С.10.01-11371 | |
| 27 | Ш***7 | Шплинт 3,2х20-397 | |
| 28 | 6***М | Батарея | |
| 29 | 6***А | Батарея 6СТ-190-А |
