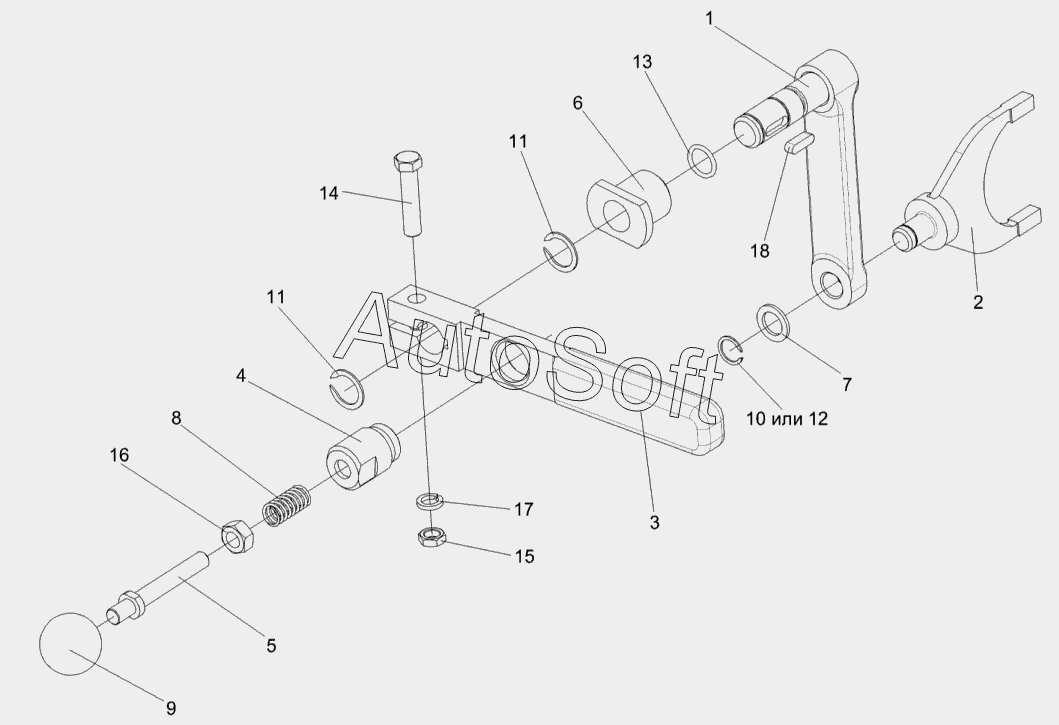

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка рычага КВС-2-0114020А
/20.gif)
9
18
17
16
15
14
13
12
11
11
10
1
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***А | Рычаг | |
| 1 | К***A | Рычаг | |
| 2 | К***0 | Вилка | |
| 3 | К***3 | Рычаг | |
| 4 | К***3 | Опора | |
| 5 | К***4 | Фиксатор | |
| 6 | К***А | Пробка | |
| 7 | П***8 | Шайба | |
| 8 | П***4 | Пружина | |
| 9 | Н***4 | Ручка П302Д61-16-77 | |
| 10 | В***0 | Кольцо В15-13940 | |
| 11 | В***0 | Кольцо В20-13940 | |
| 12 | В***2 | Кольцо В15-13942 | |
| 13 | 0***3 | Кольцо 016-020-25-2-2-18829/9833 | |
| 14 | Б***6 | Болт М10-6gх45-7796 | |
| 15 | Г***6 | Гайка М10-6G-2526 | |
| 16 | Г***5 | Гайка М10-6G-5915 | |
| 17 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 18 | 6***0 | Шпонка 6х6х20-23360 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
