Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Аппарат измельчающий КВС-2-0115000Б
/22.gif)
28
28
28
19
20
21
21
22
23
24
25
26
26
27
18
18
29
29
30
30
31
31
31
31
31
32
32
33
34
34
34
34
34
34
35
35
36
36
37
8
8
9
1
2
3
4
5
6
7
КВС-2-0115000Б
9
10
10
11
11
12
12
13
14
14
15
16
16
17
17

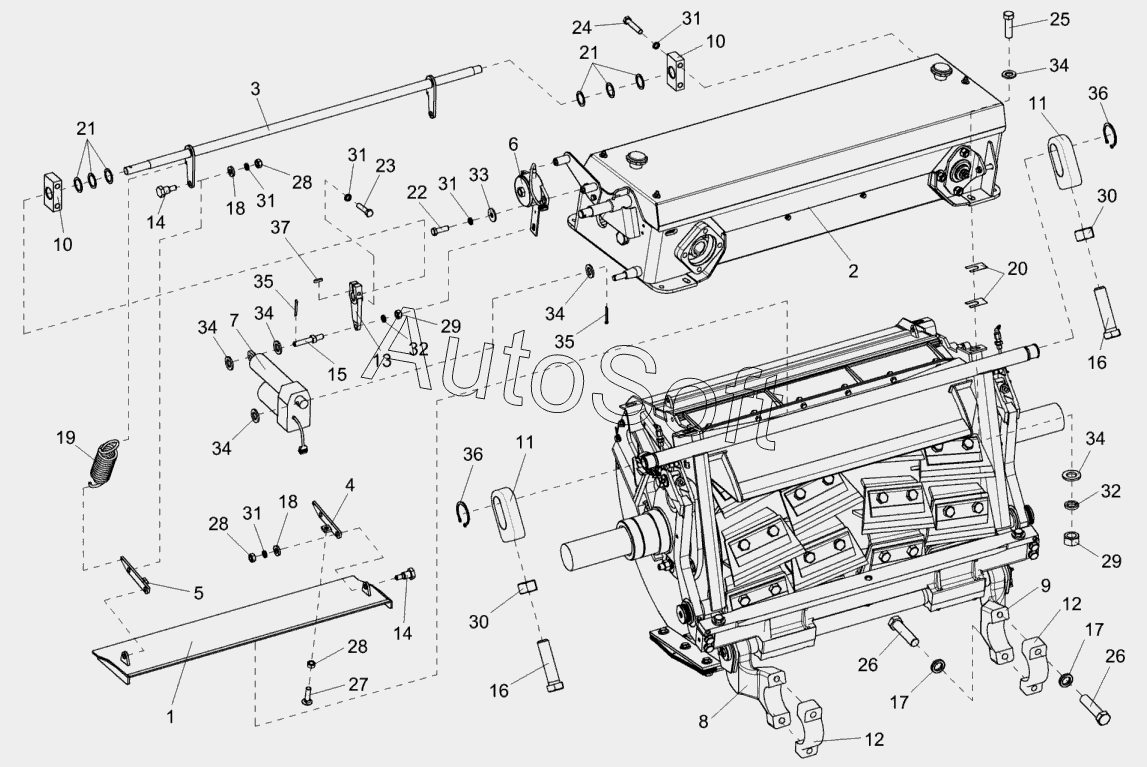

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0115000Б | К***Б | Аппарат измельчающий | |
| 1 | К***0 | Крышка | |
| 2 | К***0 | Устройство заточное | |
| 3 | К***А | Привод | |
| 4 | К***0 | Тяга | |
| 5 | К***1 | Тяга | |
| 6 | К***1 | Датчик положения | |
| 7 | К***0 | Электромеханизм крышки | |
| 8 | К***0 | Рычаг | |
| 8 | К***3 | Рычаг | |
| 9 | К***1 | Рычаг | |
| 9 | К***1 | Рычаг | |
| 10 | К***1 | Опора | |
| 11 | К***4 | Скоба | |
| 12 | К***9 | Крышка | |
| 13 | К***4 | Рычаг | |
| 14 | К***5 | Болт специальный | |
| 15 | К***6 | Ось | |
| 16 | К***1 | Болт | |
| 17 | К***6 | Шайба | |
| 18 | К***5 | Шайба | |
| 19 | К***В | Пружина | |
| 20 | К***Б | Шайба регулировочная | |
| 21 | К***А | Прокладка | |
| 22 | Б***6 | Болт М8-6gх25-7796 | |
| 23 | Б***6 | Болт М8-6gх35-7796 | |
| 24 | Б***6 | Болт М8-6gх45-7796 | |
| 25 | Б***6 | Болт М12-6gх35-7796 | |
| 26 | Б***6 | Болт М16-6gх65-7796 | |
| 27 | Б***2 | Болт М8-6gх30-7802 | |
| 28 | Г***5 | Гайка М8-6G-5915 | |
| 29 | Г***5 | Гайка М12-6G-5915 | |
| 30 | Г***5 | Гайка М20-6G-5915 | |
| 31 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***8 | Шайба | |
| 34 | Ш***1 | Шайба С.12.01-11371 | |
| 35 | Ш***7 | Шплинт 3,2х25-397 | |
| 36 | В***2 | Кольцо В38-13942 | |
| 37 | Ш***0 | Шпонка 2-6х6х18-23360 |
