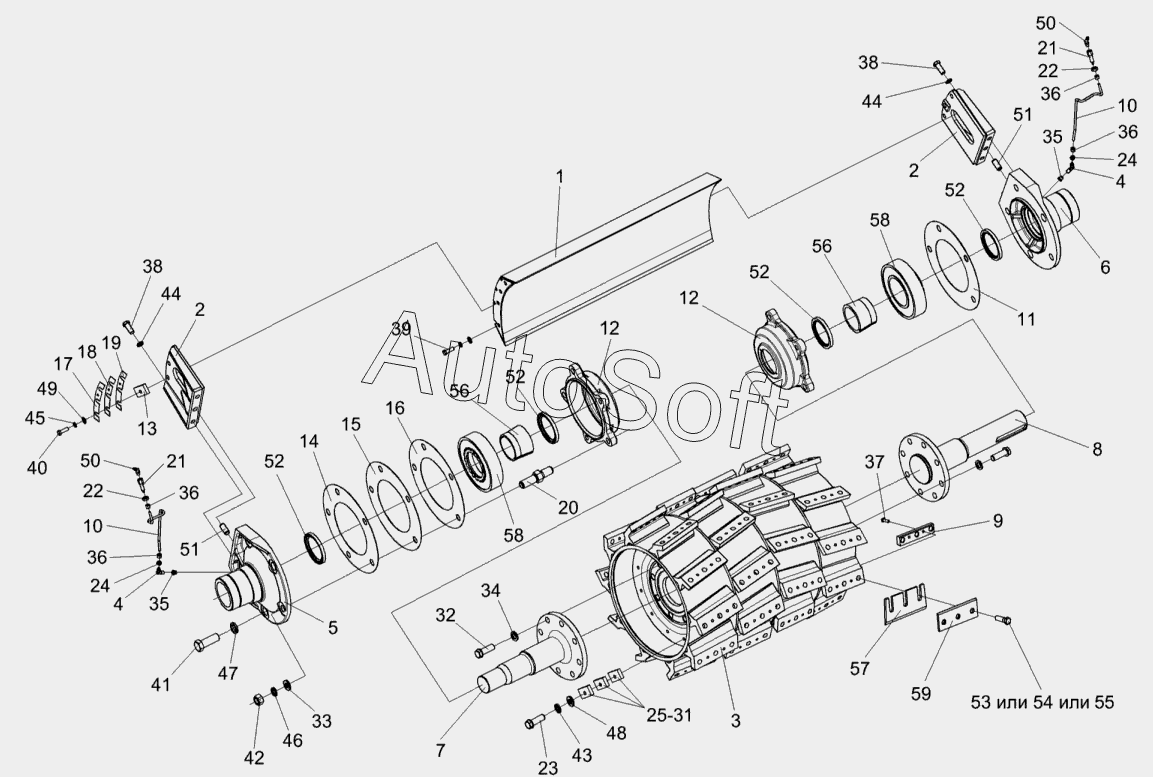

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка барабана КВС-2-0115430
/24.gif)
44
44
29
30
31
32
33
34
35
35
36
36
36
36
37
38
38
39
40
41
42
43
28
45
46
47
48
49
50
50
51
51
52
52
52
52
53
54
55
56
56
57
58
58
59
12
6
КВС-2-0115430
3
12
12
1
2
2
3
4
4
5
6
7
8
9
10
10
11
5
13
14
15
16
17
18
19
20
21
21
22
22
23
24
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0115430 | К***0 | Барабан | |
| 1 | К***0 | Крыша | |
| 2 | К***0 | Жесткость | |
| 3 | К***0 | Катушка | |
| 3 | К***0 | Катушка | |
| 4 | К***А | Угольник | |
| 5 | К***А | Крышка | |
| 5 | К***А | Крышка | |
| 6 | К***1 | Крышка | |
| 6 | К***1 | Крышка | |
| 7 | К***А | Цапфа | |
| 8 | К***1 | Цапфа | |
| 9 | К***4 | Планка | |
| 10 | К***2 | Трубка | |
| 11 | К***3 | Прокладка | |
| 12 | К***1 | Корпус | |
| 12 | К***0 | Корпус | |
| 13 | К***6 | Пластина | |
| 14 | К***2 | Прокладка | |
| 15 | К***1 | Прокладка | |
| 16 | К***2 | Прокладка | |
| 17 | К***3 | Прокладка | |
| 18 | К***1 | Прокладка | |
| 19 | К***2 | Прокладка | |
| 20 | К***7 | Шпилька | |
| 21 | К***9 | Штуцер | |
| 22 | К***4 | Гайка | |
| 23 | К***2 | Болт | |
| 24 | К***1 | Втулка | |
| 25 | К***А | Грузик балансировочный | |
| 26 | К***1 | Грузик балансировочный | |
| 27 | К***2 | Грузик балансировочный | |
| 28 | К***3 | Грузик балансировочный | |
| 29 | К***4 | Грузик балансировочный | |
| 30 | К***5 | Грузик балансировочный | |
| 31 | К***6 | Грузик балансировочный | |
| 32 | К***4 | Болт | |
| 33 | Ш***2 | Шайба 16.65Г-6402 | |
| 34 | К***1 | Шайба | |
| 35 | К***0 | Клапан предохранительный | |
| 36 | У***9 | Гайка | |
| 37 | Б***6 | Болт М8-6gх25-7796 | |
| 38 | Б***6 | Болт М12-6gх35-7796 | |
| 39 | Б***6 | Болт М14-6gх40-7796 | |
| 40 | Б***6 | Болт М14-6gх45-7796 | |
| 41 | Б***6 | Болт М20-6gх55-7796 | |
| 42 | Г***5 | Гайка М16-6G-5915 | |
| 43 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 44 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 45 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 46 | Ш***2 | Шайба 16.65Г-6402 | |
| 47 | Ш***2 | Шайба 20.65Г-6402 | |
| 48 | Ш***1 | Шайба С.10х3-11371 | |
| 49 | Ш***1 | Шайба С.14.01-11371 | |
| 50 | 2***3 | Масленка 2.2.45-19853 | |
| 51 | Ш***8 | Штифт 16х25-3128 | |
| 52 | 2***2 | Манжета 2.2-90х120-1-8752 | |
| 53 | Б***0 | Болт 0067 16 50 | |
| 54 | Б***0 | Болт 214 213.0 | |
| 55 | Б***0 | Болт 215 212.0 | |
| 56 | Н***0 | Закрепительная втулка Н 320 | |
| 57 | z***3 | Нож z81123 | |
| 58 | 2***К | Подшипник 22220ЕК с закрепительной втулкой | |
| 59 | Z***1 | Прижим Z76801 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
