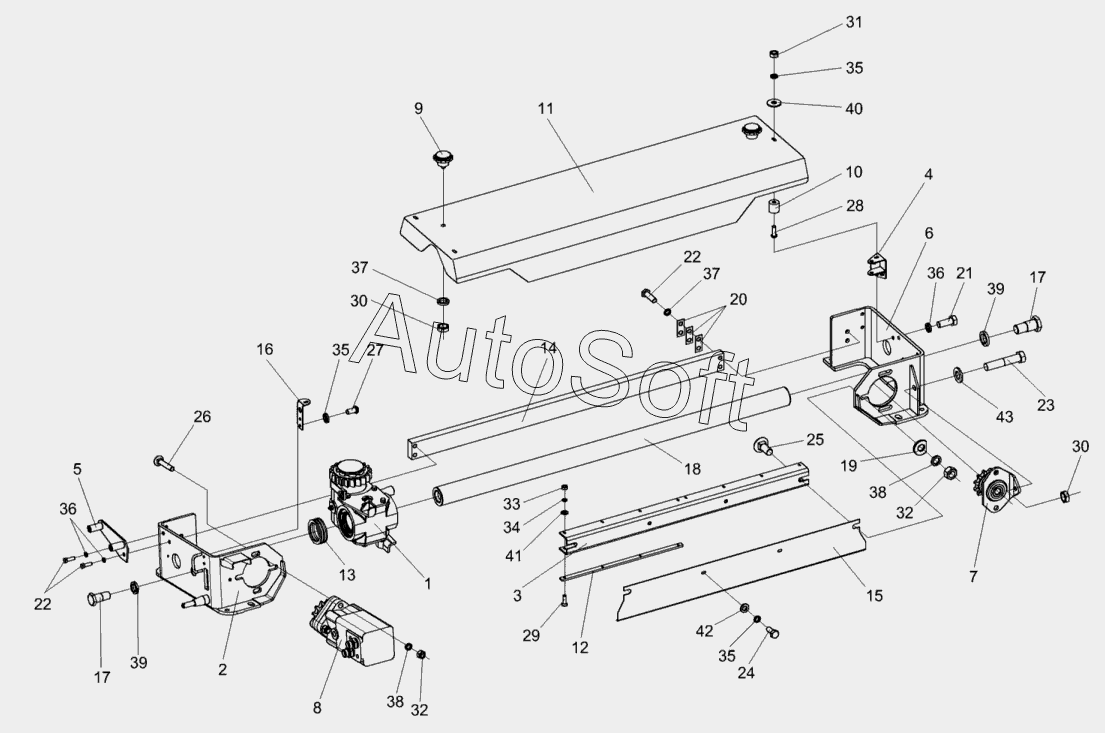

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Устройство заточное КВС-2-0116000
/28.gif)
33
22
22
23
24
25
26
27
28
29
30
30
31
32
32
21
34
35
35
35
36
36
37
37
38
38
39
39
40
41
42
43
10
КВС-2-0116210
1
2
3
4
5
6
7
8
9
КВС-2-0116000
11
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0116000 | К***0 | Устройство заточное | |
| КВС-2-0116210 | К***0 | Крышка | |
| 1 | К***0 | Каретка | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Кронштейн | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Звездочка | |
| 8 | К***1 | Гидромотор заточного устройства | |
| 9 | К***0 | Ручка | |
| 10 | К***0 | Обойма | |
| 11 | К***7 | Крышка | |
| 12 | К***1 | Направляющая | |
| 13 | К***5 | Отбойник | |
| 14 | К***7 | Направляющая | |
| 15 | К***5 | Ограждение | |
| 16 | К***8 | Кронштейн | |
| 17 | К***5 | Болт специальный | |
| 18 | К***1 | Направляющая | |
| 19 | П***1 | Шайба | |
| 20 | У***1 | Пластина стопорная | |
| 21 | Б***6 | Болт М8-6gх20-7796 | |
| 22 | Б***6 | Болт М8-6gх25-7796 | |
| 23 | Б***6 | Болт М10-6gх50-7796 | |
| 24 | Б***8 | Болт М6-6gх14-7798 | |
| 25 | Б***2 | Болт М12-6gх30-7802 | |
| 26 | Б***2 | Болт М12-6gх70-7802 | |
| 27 | В***3 | Винт В.М6-6gх12-17473 | |
| 28 | В***3 | Винт В.М6-6gх18-17473 | |
| 29 | В***5 | Винт В2.М4-6gх14-17475 | |
| 30 | Г***6 | Гайка М10-6G-2526 | |
| 31 | Г***5 | Гайка М6-6G-5915 | |
| 32 | Г***5 | Гайка М12-6G-5915 | |
| 33 | Г***7 | Гайка М4-6G-5927 | |
| 34 | Ш***2 | Шайба 4.65Г-6402 | |
| 35 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 22.65Г-6402 | |
| 40 | Ш***8 | Шайба | |
| 41 | Ш***1 | Шайба С.4.01-11371 | |
| 42 | Ш***1 | Шайба С.6.01-11371 | |
| 43 | Ш***1 | Шайба С.10.01-11371 |
