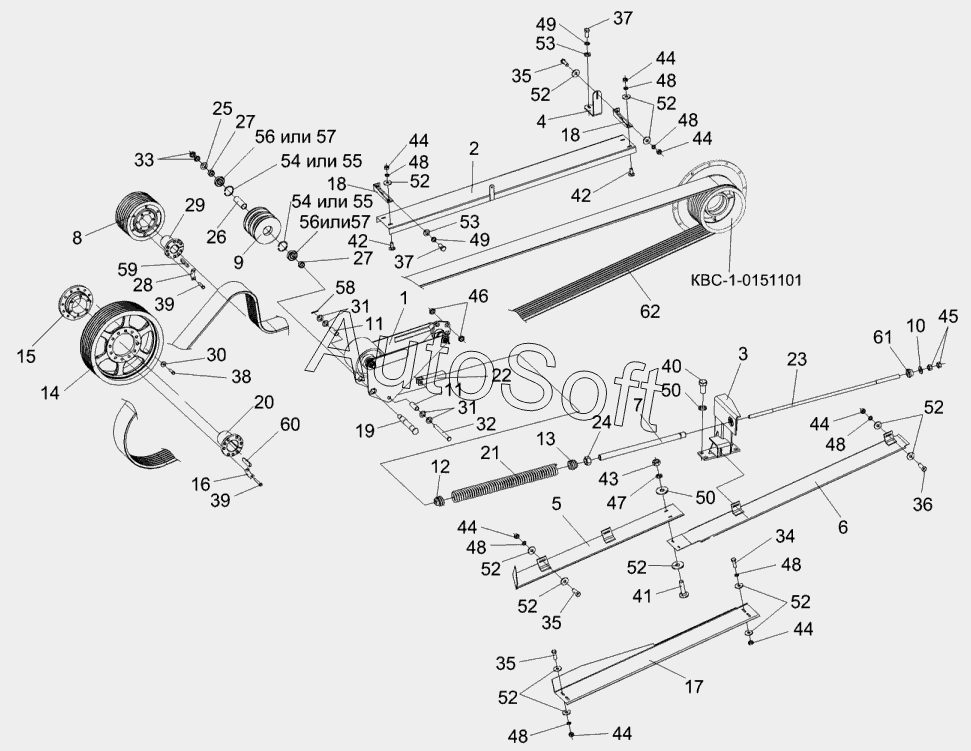

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Привод измельчающего барабана КВС-2-0130000
/33.gif)
КВС-2-0130000
9
2
14
21
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
35
35
36
37
37
38
39
39
40
41
42
42
43
44
44
44
44
44
44
44
45
46
47
48
48
48
48
48
48
48
49
49
50
50
52
52
52
52
52
52
52
52
52
53
53
54
54
55
55
56
56
57
57
58
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0130000 | К***0 | Привод измельчающего барабана | |
| 1 | К***А | Рычаг | |
| 2 | К***0 | Щиток | |
| 2 | К***0 | Щиток | |
| 3 | К***А | Стойка | |
| 4 | К***0 | Стойка | |
| 5 | К***А | Щиток | |
| 6 | К***0 | Щиток | |
| 7 | К***0 | Винт | |
| 8 | К***1 | Шкив | |
| 9 | К***6 | Ролик | |
| 9 | К***0 | Ролик | |
| 10 | К***1 | Шайба | |
| 11 | К***1 | Втулка | |
| 12 | К***9 | Пробка | |
| 13 | К***1 | Пробка | |
| 14 | К***0 | Шкив | |
| 14 | К***5 | Шкив | |
| 15 | К***4 | Фланец | |
| 16 | К***7 | Пластина | |
| 17 | К***1 | Щиток | |
| 18 | К***А | Кронштейн | |
| 19 | К***5 | Ось | |
| 20 | К***6 | Ступица | |
| 21 | К***0 | Пружина | |
| 21 | К***8 | Пружина | |
| 22 | К***4 | Вилка | |
| 23 | К***7 | Шпилька | |
| 24 | К***9 | Гайка | |
| 25 | К***9 | Шайба | |
| 26 | К***6 | Втулка | |
| 27 | К***1 | Втулка | |
| 28 | К***А | Пластина | |
| 29 | К***9 | Ступица | |
| 30 | К***2 | Шайба | |
| 31 | К***3 | Шайба | |
| 32 | К***1 | Ось | |
| 33 | П***5 | Гайка специальная | |
| 34 | Б***6 | Болт М8-6gх16-7796 | |
| 35 | Б***6 | Болт М8-6gх25-7796 | |
| 36 | Б***6 | Болт М8-6gх30-7796 | |
| 37 | Б***6 | Болт М10-6gх20-7796 | |
| 38 | Б***6 | Болт М12-6gх45-7796 | |
| 39 | Б***6 | Болт М12-6gх50-7796 | |
| 40 | Б***6 | Болт М16-6gх30-7796 | |
| 41 | Б***2 | Болт М6-6gх16-7802 | |
| 42 | Б***2 | Болт М8-6gх20-7802 | |
| 43 | Г***5 | Гайка М6-6G-5915 | |
| 44 | Г***5 | Гайка М8-6G-5915 | |
| 45 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 46 | Г***5 | Гайка М24х2-6G-5915 | |
| 47 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 48 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 49 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 50 | Ш***2 | Шайба 16.65Г-6402 | |
| 51 | Ш***8 | Шайба | |
| 52 | Ш***8 | Шайба | |
| 53 | Ш***1 | Шайба С.10.01-11371 | |
| 54 | В***1 | Кольцо В80-13941 | |
| 55 | В***3 | Кольцо В80-13943 | |
| 56 | 6***3 | Подшипник 6307-2RS1-С3 | |
| 57 | 6***3 | Подшипник 6307-2RS-С3 | |
| 58 | 5***7 | Шплинт | |
| 59 | 1***0 | Шпонка 16х10х140-23360 | |
| 60 | 2***0 | Шпонка 20х12х140-23360 | |
| 61 | Б***4 | Буфер 70С6702024 | |
| 62 | 7***a | Ремень 7 HB 9100 La |
