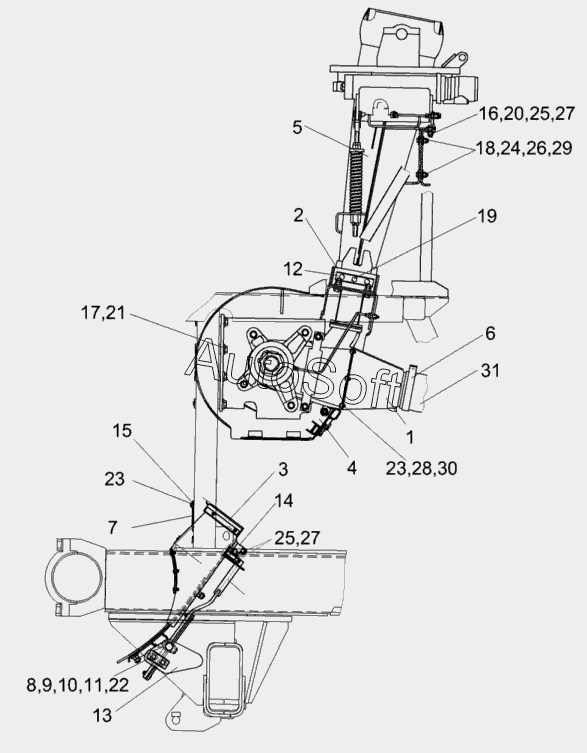

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Установка ускорителя выброса, камеры приемной и основания силосопровода КВС-1-014000
/55.gif)
16
31
30
29
28
27
27
26
25
25
24
23
23
22
21
20
19
18
17
КВС-1-0140000
15
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0140000 | К***0 | Установка ускорителя выброса | |
| 1 | К***0 | Переходник | |
| 2 | К***0 | Кронштейн | |
| 3 | К***0 | Камера приемная | |
| 4 | К***0 | Ускоритель выброса | |
| 5 | К***0 | Основание силосопровода и механизм поворота | |
| 6 | А***0 | Хомут стяжной | |
| 7 | К***1 | Уплотнение | |
| 8 | К***2 | Пластина | |
| 9 | К***1 | Пластина | |
| 10 | К***2 | Пластина | |
| 11 | К***5 | Накладка | |
| 12 | К***9 | Пластина | |
| 13 | К***1 | Ловитель | |
| 14 | К***2 | Зажим | |
| 15 | К***2 | Накладка | |
| 16 | К***5 | Шайба | |
| 17 | К***А | Шайба | |
| 18 | Б***6 | Болт М10-6gх35-7796 | |
| 19 | Б***6 | Болт М12-6gх30-7796 | |
| 20 | Б***6 | Болт М12-6gх45-7796 | |
| 21 | Б***6 | Болт М16х1, 5-6gх50-7796 | |
| 22 | Б***6 | Болт М16-6gх50-7796 | |
| 23 | Б***8 | Болт М6-6gх16-7798 | |
| 24 | Г***6 | Гайка М10-6G-2526 | |
| 25 | Г***6 | Гайка М12-6G-2526 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 29 | Ш***8 | Шайба А10.01-6958 | |
| 30 | Ш***1 | Шайба С.6.01-11371 | |
| 31 | L***7 | Шланг гибкий армированный |
