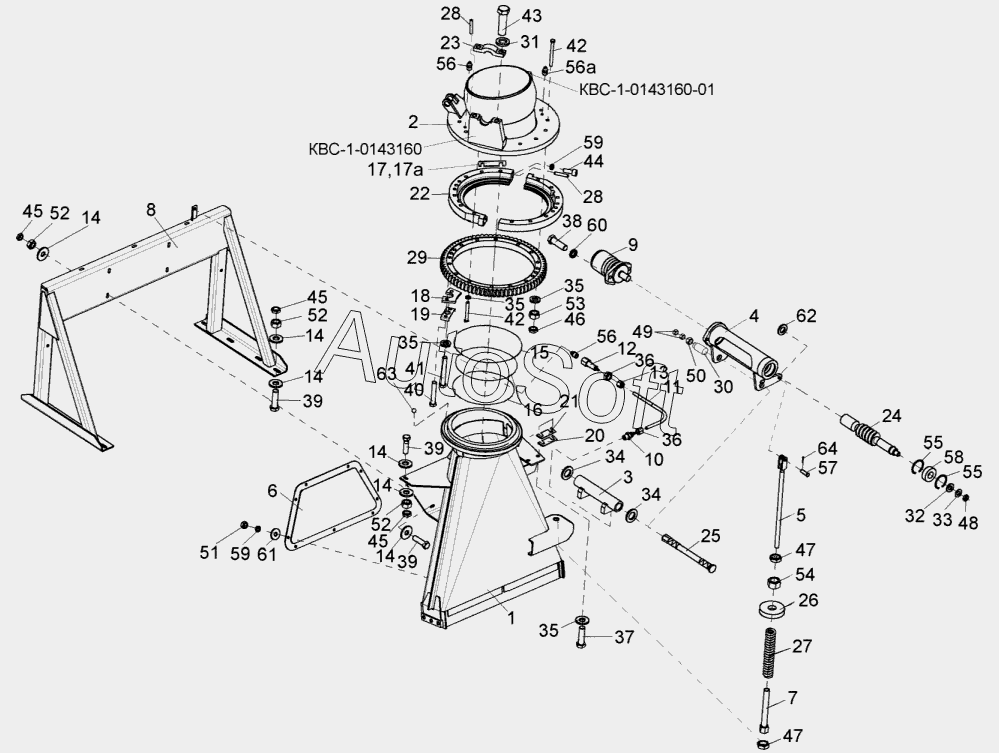

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Основание силосопровода и механизм поворота КВС-1-0143000
/62.gif)
КВС-1-0143160
КВС-1-0143160-01
КВС-1-0143000
КВС-1-0143200
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
14
14
15
16
17
17a
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
34
35
35
35
35
36
36
37
38
39
39
39
40
41
42
42
43
44
45
45
45
46
47
47
48
49
50
51
52
52
52
53
54
55
55
56
56
56а
57
58
59
60
59
59
60
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0143000 | К***0 | Основание силосопровода и механизм поворота | |
| КВС-1-0143160 | К***0 | Корпус | |
| КВС-1-0143160-01 | К***1 | Корпус | |
| КВС-1-0143200 | К***0 | Корпус | |
| 1 | К***0 | Основание силосопровода | |
| 10 | К***3 | Штуцер | |
| 11 | К***1 | Трубка | |
| 12 | К***9 | Штуцер | |
| 13 | К***4 | Гайка | |
| 14 | К***5 | Шайба | |
| 15 | К***1 | Уплотнение | |
| 16 | К***1 | Уплотнение | |
| 17 | К***3 | Прокладка | |
| 17a | К***1 | Прокладка | |
| 18 | К***9 | Упор | |
| 19 | К***8 | Пластина стопорная | |
| 2 | К***0 | Фланец | |
| 20 | К***1 | Прокладка | |
| 21 | К***1 | Прокладка | |
| 22 | К***3 | Полукольцо | |
| 23 | К***9 | Крышка | |
| 24 | К***1 | Червяк | |
| 25 | К***5 | Ось | |
| 26 | К***6 | Шайба | |
| 27 | К***2 | Пружина | |
| 28 | К***5 | Штифт | |
| 29 | К***7 | Колесо | |
| 3 | К***0 | Опора | |
| 30 | К***3 | Втулка | |
| 31 | К***2 | Шайба | |
| 32 | П***4 | Шайба | |
| 33 | П***5 | Шайба | |
| 34 | У***5 | Шайба | |
| 35 | У***7 | Шайба | |
| 36 | У***9 | Гайка | |
| 37 | Б***6 | Болт М12-6gх30-7796 | |
| 38 | Б***6 | Болт М12х1, 25-6gх40-7796 | |
| 39 | Б***6 | Болт М12-6gх45-7796 | |
| 4 | К***0 | Корпус | |
| 40 | Б***6 | Болт М12х1, 25-6gх70-7796 | |
| 41 | Б***6 | Болт М12х1, 25-6gх90-7796 | |
| 42 | Б***6 | Болт М12х1,25-6gх120-7796 | |
| 43 | Б***6 | Болт М16х1, 5-6gх45-7796 | |
| 44 | М***8 | Винт М8-6gх35-11738 | |
| 45 | Г***6 | Гайка М12-6G-2526 | |
| 46 | Г***6 | Гайка М12х1,25-6G-2526 | |
| 47 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 48 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 49 | Г***6 | Гайка М24х2-6G-2526 | |
| 5 | К***0 | Зацеп | |
| 50 | Г***6 | Гайка М36х3-6G-2526 | |
| 51 | Г***5 | Гайка М8-6G-5915 | |
| 52 | Г***5 | Гайка М12-6G-5915 | |
| 53 | Г***5 | Гайка М12х1,25-6G-5915 | |
| 54 | Г***5 | Гайка М16х1,5-6G-5915 | |
| 55 | К***3 | Кольцо В62-13943 | |
| 56 | М***а | Масленка | |
| 56а | М***3 | Масленка 2.2-19853 | |
| 57 | О***ь | Ось | |
| 58 | 2***5 | Подшипник | |
| 59 | 2***H | Подшипник | |
| 59 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 6 | К***0 | Люк | |
| 60 | 2***9 | Подшипник | |
| 60 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 61 | Ш***8 | Шайба | |
| 62 | Ш***1 | Шайба С.12.01-11371 | |
| 63 | Ш***2 | Шарик 9-5-3722 | |
| 64 | Ш***7 | Шплинт 3,2х20-397 | |
| 7 | К***0 | Направляющая | |
| 8 | К***0 | Опора основания силосопровода | |
| 9 | К***0 | Гидромотор силосопровода |
