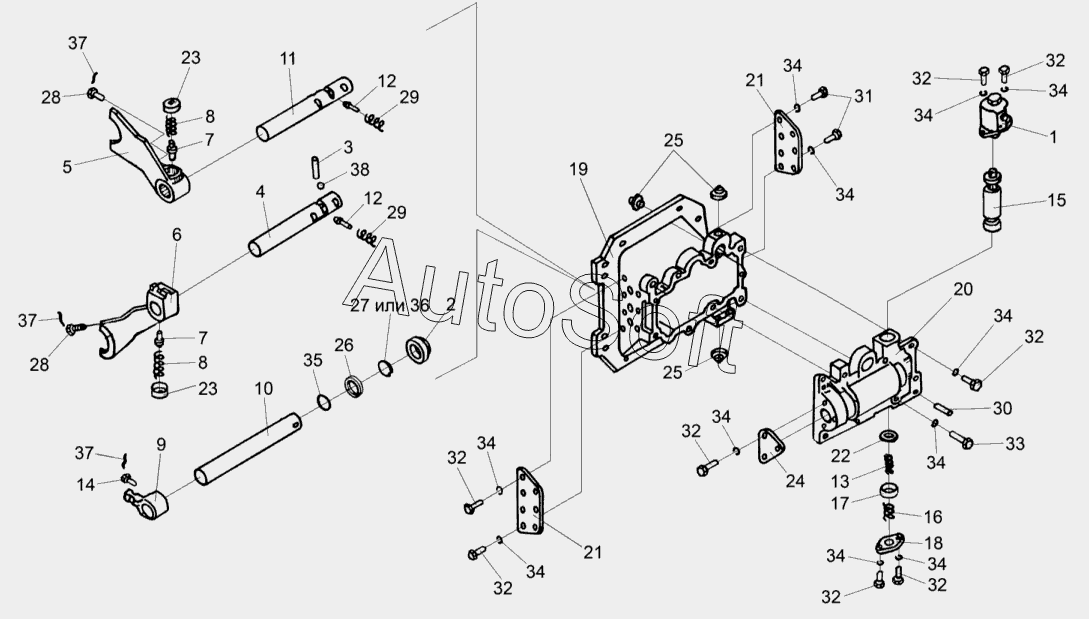

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Механизм переключения диапазонов 3518020-46160
/81.gif)
29
29
19
20
21
21
22
23
23
24
25
25
26
27
28
28
18
30
31
32
32
32
32
32
32
32
32
33
34
34
34
34
34
34
34
34
34
34
34
35
36
37
37
37
38
8
8
5
6
1
2
3
4
5
6
7
7
3518020-46160
9
10
11
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 3518020-46160 | 3***0 | Механизм переключения диапазонов | |
| 1 | 3***0 | Гидроцилиндр блокировки диапазонов | |
| 2 | 3***3 | Гайка уплотнения штока | |
| 3 | 3***4 | Штифт установочный | |
| 4 | 3***1 | Шток верхний переключения диапазонов | |
| 5 | 3***0 | Вилка переключения нижняя | |
| 5 | 3***4 | Вилка переключения нижняя | |
| 6 | 3***0 | Вилка переключения верхняя | |
| 6 | 3***5 | Вилка переключения верхняя | |
| 7 | 3***6 | Штифт вилки переключения | |
| 8 | 3***7 | Пружина штифта вилки | |
| 9 | 3***2 | Рычаг вилок переключения | |
| 10 | 3***7 | Шток управления | |
| 11 | 3***1 | Шток нижний переключения диапазонов | |
| 12 | 3***3 | Фиксатор штока диапазонов | |
| 13 | 3***1 | Пружина внутренняя блокировки | |
| 14 | 3***6 | Болт штока | |
| 15 | 3***9 | Шток блокировки | |
| 16 | 3***1 | Пружина возвратная гидроцилиндра блокировки | |
| 17 | 3***4 | Втулка ограничительная | |
| 18 | 3***8 | Крышка корпуса блокировки | |
| 19 | 3***8 | Корпус механизма переключения диапазонов | |
| 20 | 3***9 | Корпус блокировки | |
| 21 | 3***1 | Крышка корпуса механизма переключения | |
| 22 | 3***5 | Шайба валика блокировки | |
| 23 | 3***8 | Гайка пружин вилок | |
| 24 | 3***1 | Крышка блокировки | |
| 25 | К***5 | Пробка | |
| 26 | У***3 | Шайба | |
| 27 | У***2 | Кольцо | |
| 28 | 6***Б | Болт штока | |
| 29 | 6***6 | Пружина | |
| 30 | 6***7 | Штифт | |
| 31 | Б***6 | Болт М8-6gх20-7796 | |
| 32 | Б***6 | Болт М8-6gх25-7796 | |
| 33 | Б***6 | Болт М8-6gх35-7796 | |
| 34 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 35 | 0***3 | Кольцо 022-028-36-2-2-18829/9833 | |
| 36 | С***8 | Кольцо СП-30-21-5-6308 | |
| 37 | 1***2 | Проволока 1, 0-0-4-3282 | |
| 38 | 1***2 | Шарик 11-40-3722 |
