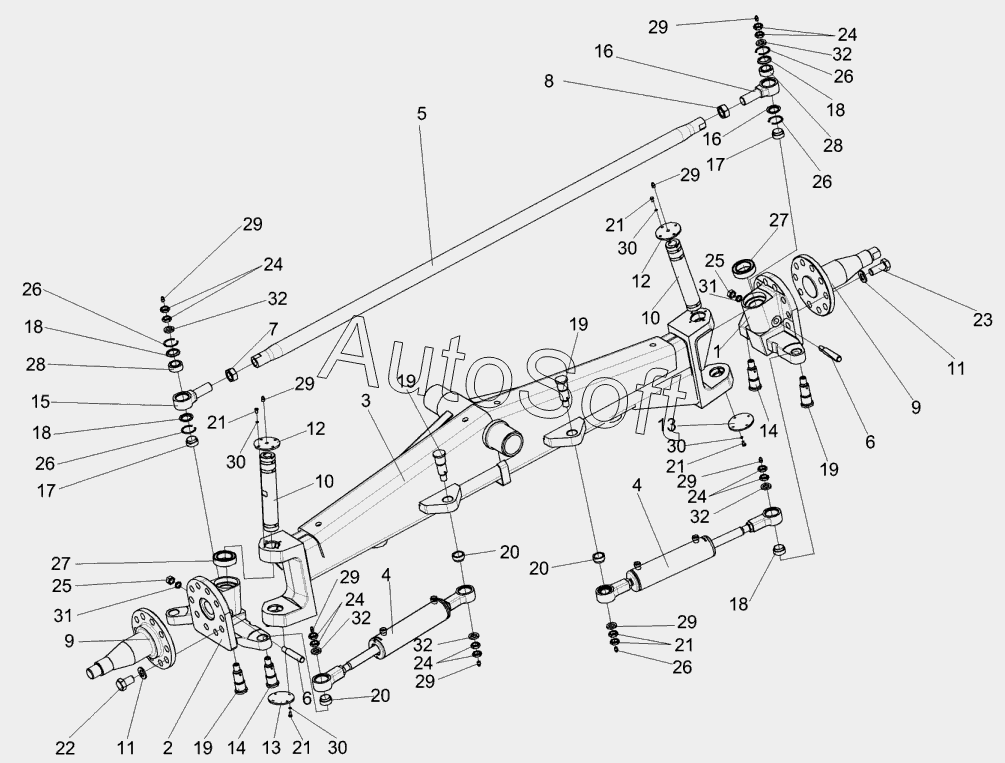

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-2) (2010). Мост управляемых колес КВС-2-0109000
/84.gif)
24
24
24
24
24
16
16
17
17
18
18
18
18
19
19
19
19
20
20
20
21
21
21
21
21
22
23
15
25
25
26
26
26
26
26
27
27
28
28
29
29
29
29
29
29
29
29
30
30
30
30
31
31
32
32
32
32
32
6
6
КВС-2-0109040
УЭС-7-0109070
УЭС-7-0109070-01
1
2
3
4
4
5
КВC-2-0109000
7
8
9
9
10
10
11
11
12
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВC-2-0109000 | К***0 | Мост управляемых колес | |
| КВС-2-0109040 | К***0 | Тяга рулевая | |
| УЭС-7-0109070 | У***0 | Шарнир | |
| УЭС-7-0109070-01 | У***1 | Шарнир | |
| 1 | К***0 | Кулак поворотный | |
| 2 | К***1 | Кулак поворотный | |
| 3 | К***0 | Балка | |
| 4 | У***0 | Гидроцилиндр | |
| 5 | К***1 | Труба | |
| 6 | К***9 | Клин | |
| 7 | К***1 | Гайка | |
| 8 | К***1 | Гайка | |
| 9 | К***3 | Ось | |
| 10 | К***2 | Шкворень | |
| 11 | К***5 | Шайба | |
| 12 | У***4 | Крышка | |
| 13 | У***1 | Крышка | |
| 14 | У***3 | Ось | |
| 15 | У***3 | Корпус шарнира | |
| 16 | У***1 | Корпус шарнира | |
| 17 | У***3 | Втулка | |
| 18 | Р***А | Кольцо | |
| 19 | Р***А | Ось | |
| 20 | Р***А | Втулка | |
| 21 | Б***8 | Болт М6-6gх12-7798 | |
| 22 | Б***8 | Болт М24х2-6gх40-7798 | |
| 23 | Б***8 | Болт М24х2-6gх55-7798 | |
| 24 | Г***6 | Гайка М20х1,5-2526 | |
| 25 | Г***5 | Гайка М16-6G-5915 | |
| 26 | В***1 | Кольцо В47-13941 | |
| 27 | 8***2 | Подшипник 8210-7872 | |
| 28 | Ш***5 | Подшипник ШС-30-3635 | |
| 29 | 1***3 | Масленка | |
| 30 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 32 | Ш***0 | Шайба А20х5-10450 |
