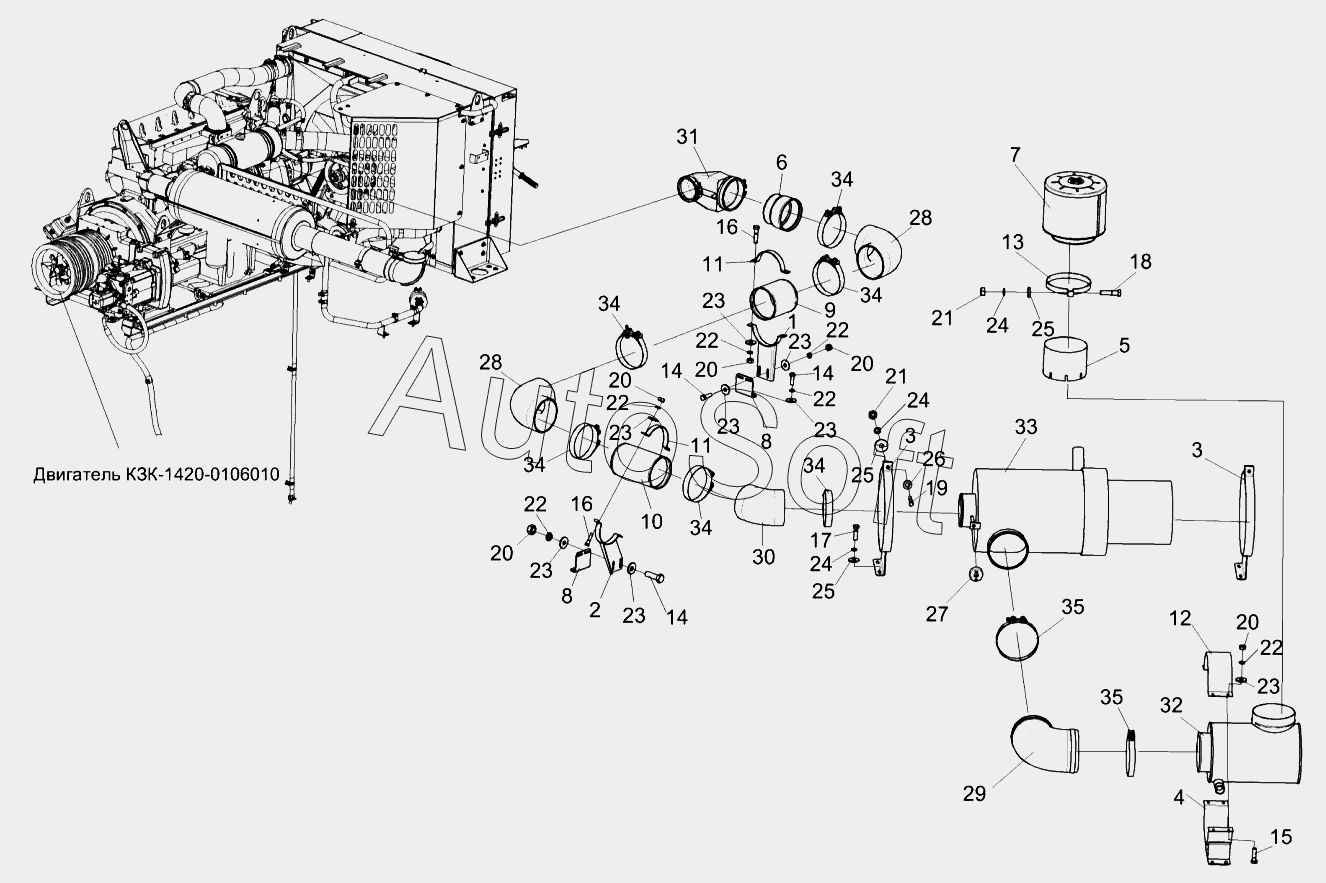

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Установка фильтра воздушного КЗК-1420-0106080
1
2
3
3
4
5
6
7
8
8
9
10
11
11
12
13
14
14
14
15
16
16
17
18
19
20
20
20
20
20
21
21
22
22
22
22
22
22
23
23
23
23
23
23
23
23
24
24
24
25
25
25
26
27
28
28
29
30
31
32
33
34
34
34
34
34
34
35
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0106080 | К***0 | Установка фильтра воздушного | |
| 1 | К***0 | Хомут | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Хомут | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Труба | |
| 7 | К***0 | Воздухозаборник вращающийся | |
| 8 | К***6 | Кронштейн | |
| 9 | К***1 | Патрубок | |
| 10 | К***1 | Патрубок | |
| 11 | К***1 | Хомут | |
| 12 | К***1 | Хомут | |
| 13 | 3***4 | Хомут | |
| 14 | Б***6 | Болт М8-6eх25-7796 | |
| 15 | Б***6 | Болт М8-6eх30-7796 | |
| 16 | Б***6 | Болт М8-6eх35-7796 | |
| 17 | Б***6 | Болт М10-6eх30-7796 | |
| 18 | Б***6 | Болт М10-6eх40-7796 | |
| 19 | Б***6 | Болт М10-6eх60-7796 | |
| 20 | Г***5 | Гайка М8-6G-5915 | |
| 21 | Г***5 | Гайка М10-6G-5915 | |
| 22 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 23 | Ш***8 | Шайба C 8.01-6958 | |
| 24 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 10.01-6958 | |
| 26 | Ш***1 | Шайба C.10.01-11371 | |
| 27 | Д***5 | Датчик сигнализатора засоренности воздушного фильтра | |
| 28 | P***5 | Патрубок | |
| 29 | P***6 | Патрубок | |
| 30 | P***7 | Патрубок | |
| 31 | C***7 | Патрубок впускной угловой с хомутами | |
| 32 | 2***0 | Предочиститель инерционный | |
| 33 | Ф***0 | Фильтр воздушный | |
| 34 | G***2 | Хомут без компенсатора | |
| 35 | G***2 | Хомут без компенсатора |
