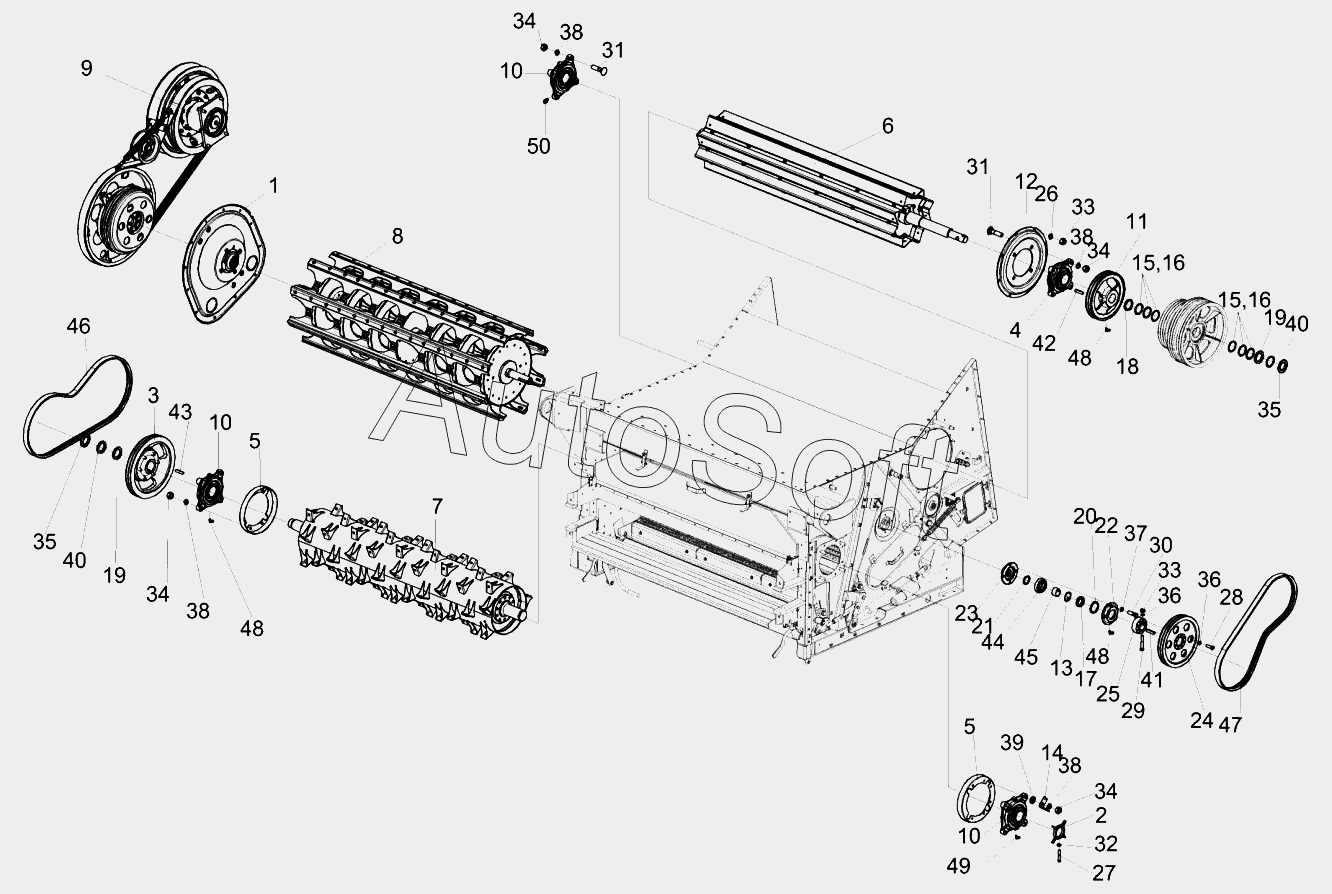

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Аппарат молотильный КЗК-1420-0102000 (лист 2)
38
38
38
38
25
26
27
28
29
30
31
31
32
33
33
34
34
34
34
35
35
36
36
37
24
39
40
40
41
42
43
44
45
46
47
48
48
48
49
50
11
1
2
3
4
5
5
6
7
8
9
10
10
10
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗ0102330А | К***А | Корпус | |
| КЗ0102340А | К***А | Корпус | |
| КЗК-1420-0102000 | К***0 | Аппарат молотильный | |
| 1 | К***0 | Крышка | |
| 2 | К***0 | Датчик | |
| 3 | К***0 | Шкив | |
| 4 | К***0 | Опора | |
| 5 | К***0 | Крышка | |
| 6 | К***0 | Битер отбойный | |
| 7 | К***0 | Барабан ускоряющий | |
| 8 | К***0 | Барабан молотильный | |
| 9 | К***0 | Привод молотильного барабана | |
| 10 | К***0 | Опора | |
| 11 | К***2 | Шкив | |
| 12 | К***8 | Крышка | |
| 13 | К***3 | Шайба | |
| 14 | К***1 | Кронштейн | |
| 15 | К***8 | Прокладка | |
| 16 | К***1 | Прокладка | |
| 17 | К***7 | Гайка | |
| 18 | К***1 | Втулка | |
| 19 | К***2 | Шайба | |
| 20 | К***2 | Кольцо | |
| 21 | К***1 | Кольцо | |
| 22 | К***А | Корпус | |
| 23 | К***2 | Корпус | |
| 24 | К***1 | Шкив | |
| 25 | К***4 | Ступица | |
| 26 | К***1 | Шайба | |
| 27 | Б***8 | Болт М6-6eх20-7798 | |
| 28 | Б***6 | Болт М10-6eх30-7796 | |
| 29 | Б***6 | Болт М10-6eх60-7796 | |
| 30 | Б***6 | Болт М12-6eх40-7796 | |
| 31 | Б***2 | Болт М16-6eх65-7802 | |
| 32 | Г***5 | Гайка М6-6G-5915 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Г***5 | Гайка М16-6G-5915 | |
| 35 | Г***1 | Гайка М56х2-6H-11871 | |
| 36 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 39 | Ш***1 | Шайба C.16.01-11371 | |
| 40 | Ш***2 | Шайба Н 56.01-11872 | |
| 41 | Ш***0 | Шпонка 14х9х70-23360 | |
| 42 | Ш***0 | Шпонка 18х11х60-23360 | |
| 43 | Ш***0 | Шпонка 20х12х70-23360 | |
| 44 | 2***3 | Подшипник 20210-K-TVP-C3 | |
| 45 | H***0 | Комплект втулки | |
| 46 | 2***A | Ремень | |
| 47 | 2***K | Ремень 2 HB BP 2050 K | |
| 48 | W***5 | Штуцер угловой быстросъемный | |
| 49 | S***3 | Штуцер угловой | |
| 50 | S***7 | Штуцер прямой |
