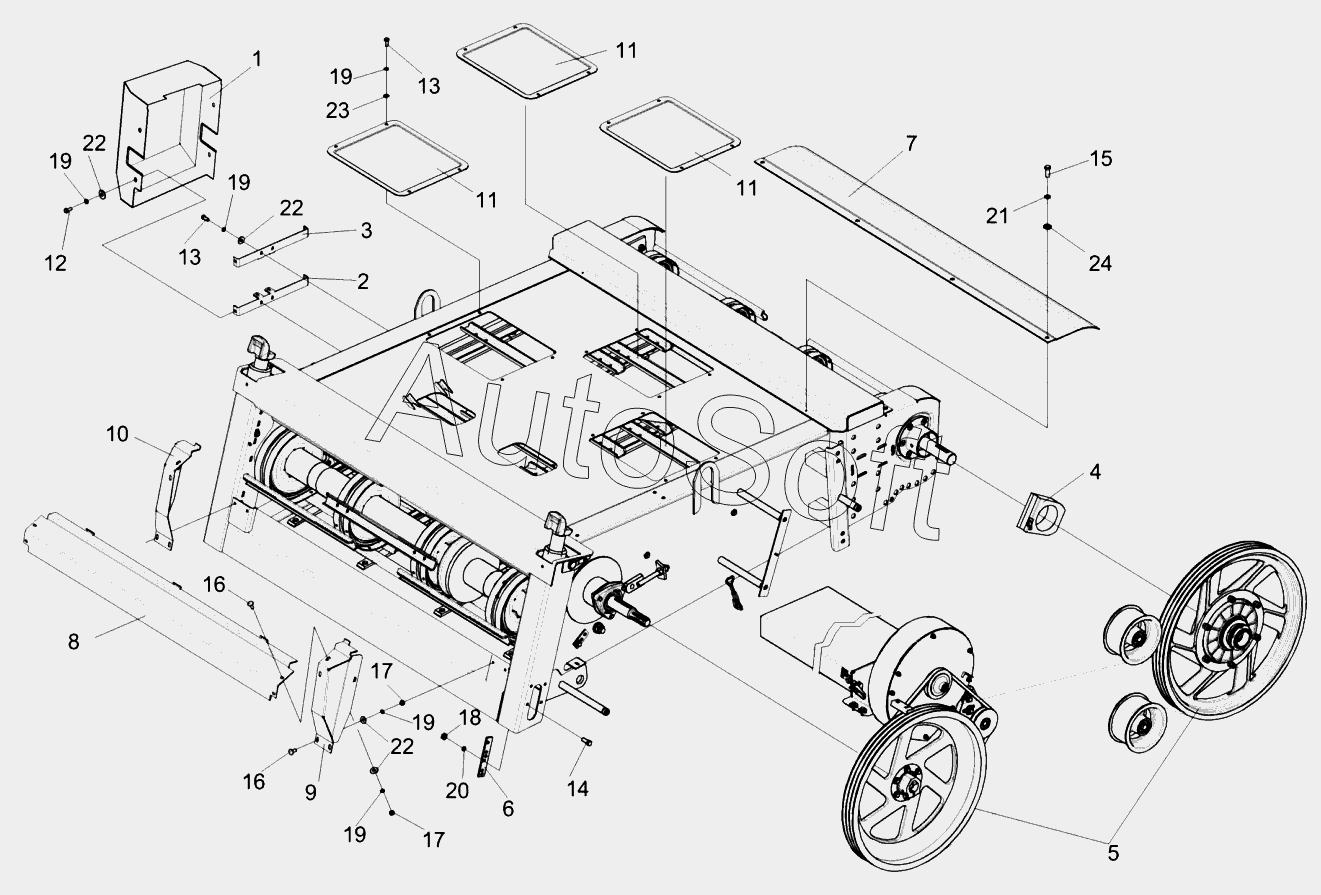

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Камера наклонная КЗК-1420-1800010 (лист 2)
1
2
3
4
5
6
7
8
9
10
11
11
11
12
13
13
14
15
16
16
17
17
18
19
19
19
19
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-1800010 | К***0 | Камера наклонная | |
| 1 | К***0 | Ограждение | |
| 2 | К***0 | Кронштейн | |
| 3 | К***1 | Кронштейн | |
| 4 | К***1 | Корпус | |
| 5 | К***0 | Установка привода и вентилятора | |
| 6 | К***5 | Ограничитель | |
| 7 | К***А | Крышка | |
| 8 | К***А | Ограждение | |
| 9 | К***А | Ограждение | |
| 10 | К***1 | Ограждение | |
| 11 | К***1 | Крышка | |
| 12 | Б***6 | Болт М8-6eХ16-7796 | |
| 13 | Б***6 | Болт М8-6eХ20-7796 | |
| 14 | Б***6 | Болт М10-6eХ25-7796 | |
| 15 | Б***6 | Болт М14-6eХ35-7796 | |
| 16 | Б***2 | Болт М8-6gХ20-7802 | |
| 17 | Г***5 | Гайка М8-6G-5915 | |
| 18 | Г***5 | Гайка М10-6G-5915 | |
| 19 | Ш***2 | Шайба 8.65Г-6402 | |
| 20 | Ш***2 | Шайба 10.65Г-6402 | |
| 21 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 22 | Ш***8 | Шайба C 8.01-6958 | |
| 23 | Ш***1 | Шайба C.8.01-11371 | |
| 24 | Ш***1 | Шайба C.14.01-11371 |
