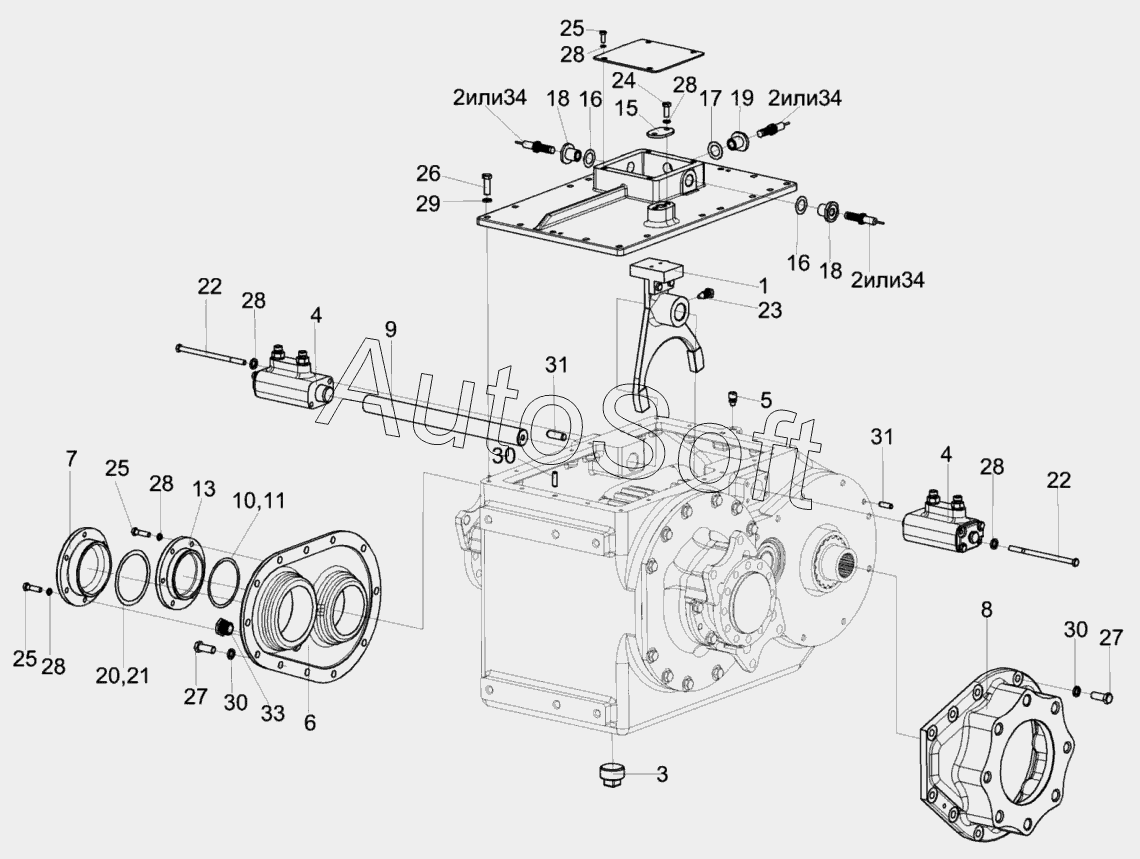

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Коробка передач КЗК-1624-0107030 (лист 1)
26
18
18
19
20
21
22
22
23
24
25
25
25
17
27
27
28
28
28
28
28
28
29
30
30
30
31
31
32
33
34
34
34
9
1
2
2
2
3
4
4
5
6
7
8
10
11
12
13
14
15
16
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1624-0107030 | К***0 | Коробка передач | |
| 1 | К***0 | Вилка | |
| 2 | К***0 | Датчик коробки передач | |
| 3 | У***0 | Пробка | |
| 4 | У***0 | Гидроцилиндр | |
| 5 | 3***А | Сапун | |
| 6 | К***1 | Крышка | |
| 7 | К***3 | Крышка | |
| 8 | К***5 | Корпус | |
| 9 | К***5 | Шток | |
| 10 | Б***1 | Прокладка | |
| 11 | Б***2 | Прокладка | |
| 12 | К***5 | Крышка | |
| 13 | К***9 | Крышка | |
| 14 | К***3 | Крышка | |
| 15 | К***7 | Крышка | |
| 16 | К***2 | Кольцо | |
| 17 | К***1 | Кольцо | |
| 18 | К***6 | Пробка | |
| 19 | К***7 | Пробка | |
| 20 | К***1 | Прокладка регулировочная | |
| 21 | К***2 | Прокладка регулировочная | |
| 22 | У***4 | Болт | |
| 23 | 3***6 | Болт штока | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***6 | Болт М8-6eх30-7796 | |
| 26 | Б***6 | Болт М10-6eх30-7796 | |
| 27 | Б***6 | Болт М12-6eх30-7796 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***8 | Штифт 8х26-3128 | |
| 32 | Ш***8 | Штифт 12х36-3128 | |
| 33 | П***4 | Пробка КГ 3/4 | |
| 34 | 7***0 | Датчик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
