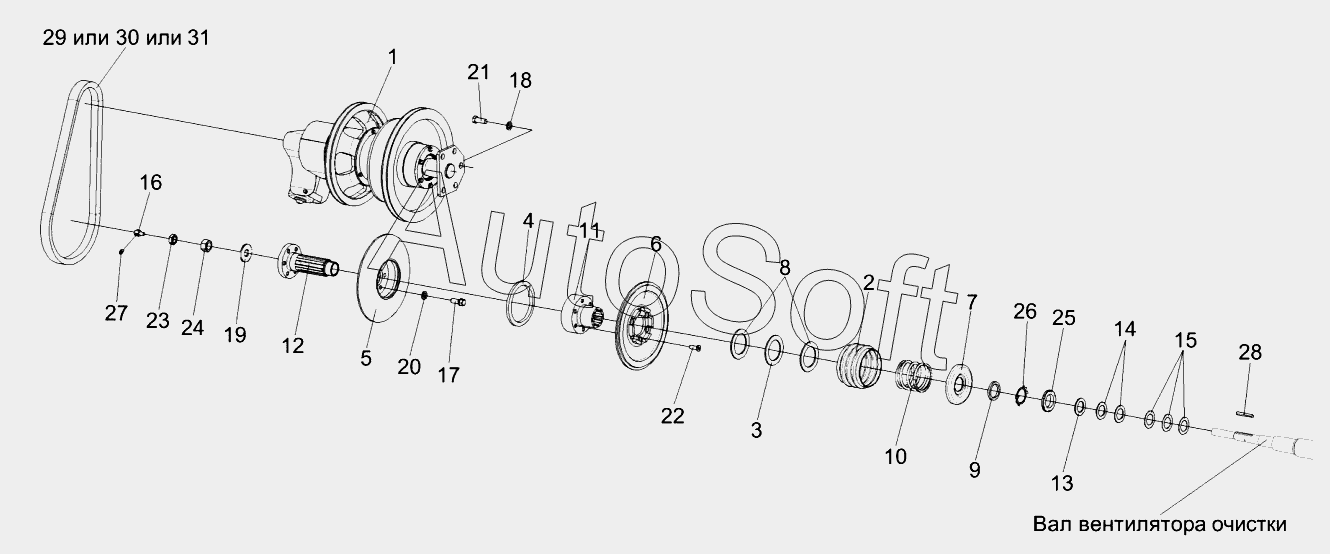

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Установка привода вентилятора КЗК-1420-0202450
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-12-0217320 | К***0 | Шкив неподвижный | |
| КЗК-12-0217330 | К***0 | Шкив подвижный | |
| КЗК-12-0217400 | К***0 | Шкив ведомый | |
| КЗК-1420-0202450 | К***0 | Установка привода вентилятора | |
| 1 | К***0 | Контрпривод вариатора | |
| 2 | К***1 | Кожух | |
| 3 | К***2 | Шайба | |
| 4 | К***3 | Уплотнение | |
| 5 | К***2 | Шкив неподвижный | |
| 6 | К***3 | Шкив подвижный | |
| 7 | К***1 | Упор | |
| 8 | К***2 | Кольцо | |
| 9 | К***3 | Кольцо | |
| 10 | К***2 | Пружина | |
| 11 | К***3 | Фланец | |
| 12 | К***4 | Ступица | |
| 13 | К***А | Шайба | |
| 14 | К***1 | Шайба | |
| 15 | К***2 | Шайба | |
| 16 | К***6 | Штуцер переходной | |
| 17 | К***А | Болт | |
| 18 | К***2 | Шайба | |
| 19 | П***7 | Шайба | |
| 20 | У***7 | Шайба | |
| 21 | Б***6 | Болт М16-6eх40-7796 | |
| 22 | В***5 | Винт B2.М12-6eх35-17475 | |
| 23 | Г***0 | Гайка М24х2-6G-2526-70 | |
| 24 | Г***5 | Гайка М24х2-6G-5915 | |
| 25 | Г***1 | Гайка М48х1,5-6H-11871 | |
| 26 | Ш***2 | Шайба 48.01-11872 | |
| 27 | 1***3 | Масленка | |
| 28 | Ш***0 | Шпонка 8х7х70-23360 | |
| 29 | 3***i | Ремень | |
| 30 | 3***p | Ремень | |
| 31 | 3***p | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
