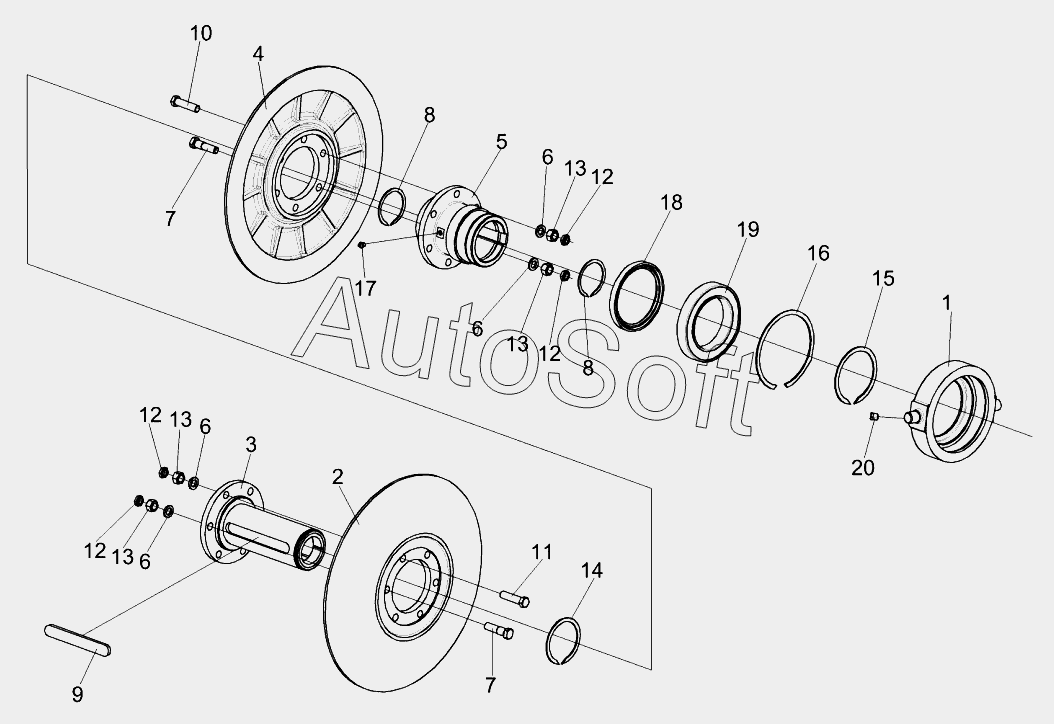

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Вариатор КЗК-1420-0108010
9
20
19
18
17
16
15
14
13
13
13
13
12
12
12
12
11
10
8
8
7
7
6
6
6
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0108010 | К***0 | Вариатор | |
| КЗК-1420-0108020 | К***0 | Диск | |
| КЗК-1420-0108030 | К***0 | Диск | |
| 1 | К***2 | Корпус | |
| 2 | К***3 | Диск | |
| 3 | К***9 | Ступица | |
| 4 | К***3 | Диск | |
| 5 | К***1 | Ступица | |
| 6 | К***2 | Шайба | |
| 7 | Р***8 | Болт специальный | |
| 8 | К***1 | Кольцо | |
| 9 | Р***7 | Шпонка | |
| 10 | Б***6 | Болт М16x1,5-6ex70 7796 | |
| 11 | Б***6 | Болт М16x1,5-6ex35 7796 | |
| 12 | Г***6 | Гайка М16x1,5-6G 2526 | |
| 13 | Г***5 | Гайка М16x1,5-6G 5915 | |
| 14 | В***0 | Кольцо В95 13940 | |
| 15 | В***0 | Кольцо В120 13940 | |
| 16 | В***1 | Кольцо В180 13941 | |
| 17 | 1***3 | Масленка 1.2 19853 | |
| 18 | М***2 | Манжета 1.1-135x160 8752 | |
| 19 | 6***1 | Подшипник 6024-RS1 | |
| 20 | G***6 | Штуцер прямой быстросъемный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
