Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Установка элеваторов и шнеков КЗК-14-0207000
38
26
26
26
27
27
28
28
29
30
31
31
31
31
31
31
31
32
32
33
34
34
34
34
34
34
34
35
35
35
35
35
36
37
37
37
37
37
37
37
37
25
25
39
39
39
39
39
39
40
40
40
41
42
43
44
45
46
46
47
48
49
49
50
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
15
16
16
16
17
18
19
20
21
22
23
24

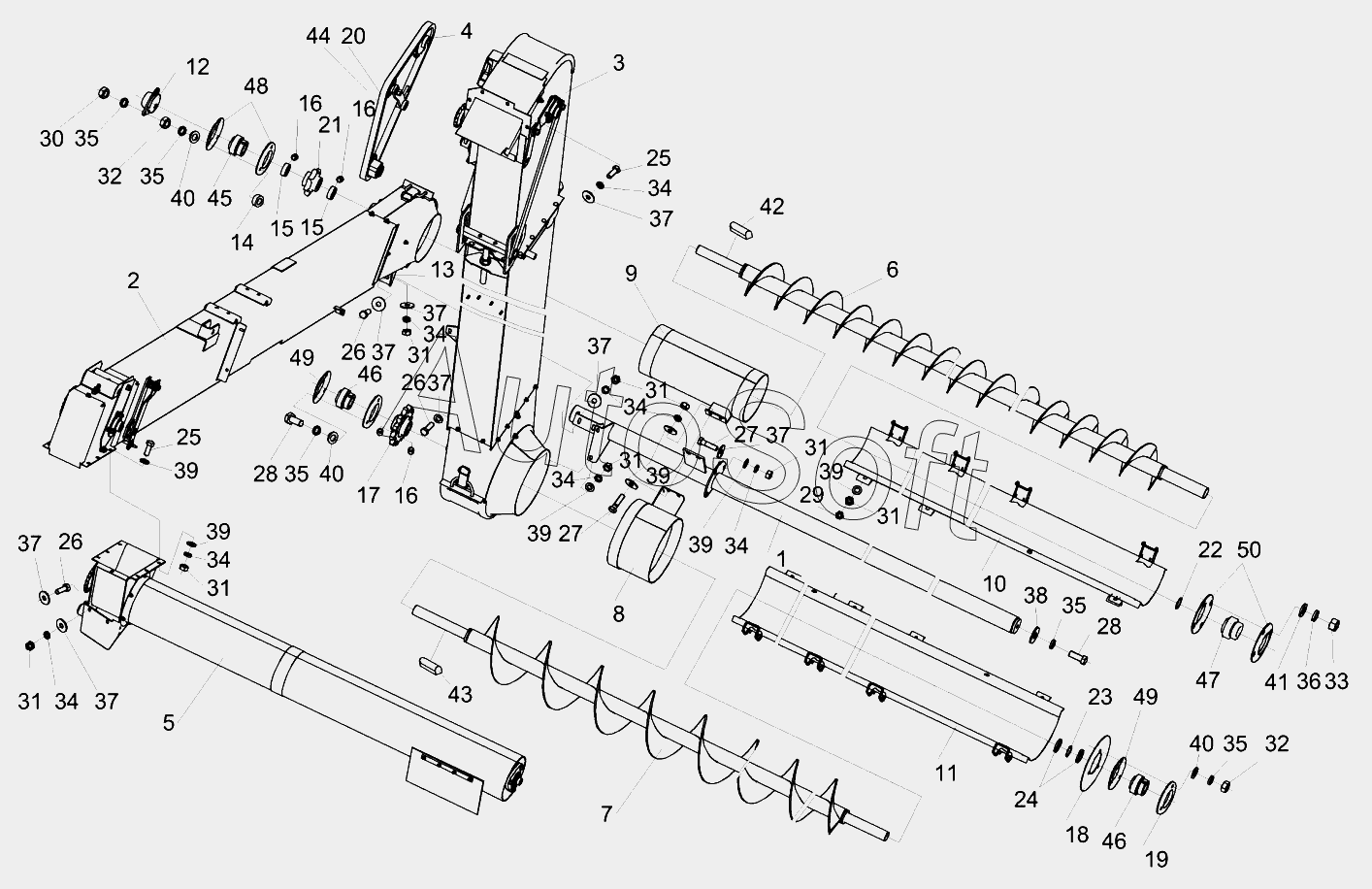

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0207000 | К***0 | Установка элеваторов и шнеков | |
| 1 | К***0 | Опора | |
| 2 | К***А | Элеватор колосовой | |
| 3 | К***0 | Элеватор зерновой | |
| 4 | К***Б | Установка цепной передачи | |
| 5 | К***0 | Шнек распределительный | |
| 6 | К***0 | Шнек колосовой | |
| 7 | К***0 | Шнек зерновой | |
| 8 | К***0 | Патрубок | |
| 9 | К***0 | Патрубок | |
| 10 | К***0 | Крышка | |
| 11 | К***1 | Крышка | |
| 12 | К***1 | Крышка | |
| 13 | К***6 | Кронштейн | |
| 14 | К***3 | Втулка | |
| 15 | К***4 | Втулка | |
| 16 | К***5 | Винт | |
| 17 | К***3 | Звездочка | |
| 18 | К***6 | Жесткость | |
| 19 | К***7 | Корпус | |
| 20 | Ц***9 | Цепь ПР-15,875-23-13568 | |
| 21 | К***1 | Звездочка | |
| 22 | К***2 | Шайба | |
| 23 | К***1 | Шайба | |
| 24 | П***9 | Шайба | |
| 25 | Б***6 | Болт М8-6ех25-7796 | |
| 26 | Б***6 | Болт М8-6ех25-7796 | |
| 27 | Б***6 | Болт М8-6ех30-7796 | |
| 28 | Б***6 | Болт М10-6ех25-7786 | |
| 29 | Г***6 | Гайка М8-6G-2526 | |
| 30 | Г***6 | Гайка М10-6G-2526 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Г***5 | Гайка М10-6G-5915 | |
| 33 | Г***5 | Гайка М12-6G-5915 | |
| 34 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 35 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 36 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 37 | Ш***8 | Шайба С8.01-6958 | |
| 38 | Ш***8 | Шайба С10.01-6958 | |
| 39 | Ш***1 | Шайба С.8.01-11371 | |
| 40 | Ш***1 | Шайба С.10.01-11371 | |
| 41 | Ш***1 | Шайба С.12.01-11371 | |
| 42 | Ш***0 | Шпонка 8х7х50-23360 | |
| 43 | Ш***0 | Шпонка 2-10х8х70-23360 | |
| 44 | С***8 | Звено С-ПР-15,875-23-13568 | |
| 45 | Y***F | Подшипник YEL 206-2F | |
| 46 | Y***F | Подшипник YEL 207-2F | |
| 47 | Y***F | Подшипник YEL 208-2F | |
| 48 | К***2 | Корпус PF 62 | |
| 49 | К***2 | Корпус PF 72 | |
| 50 | К***0 | Корпус PF 80 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
