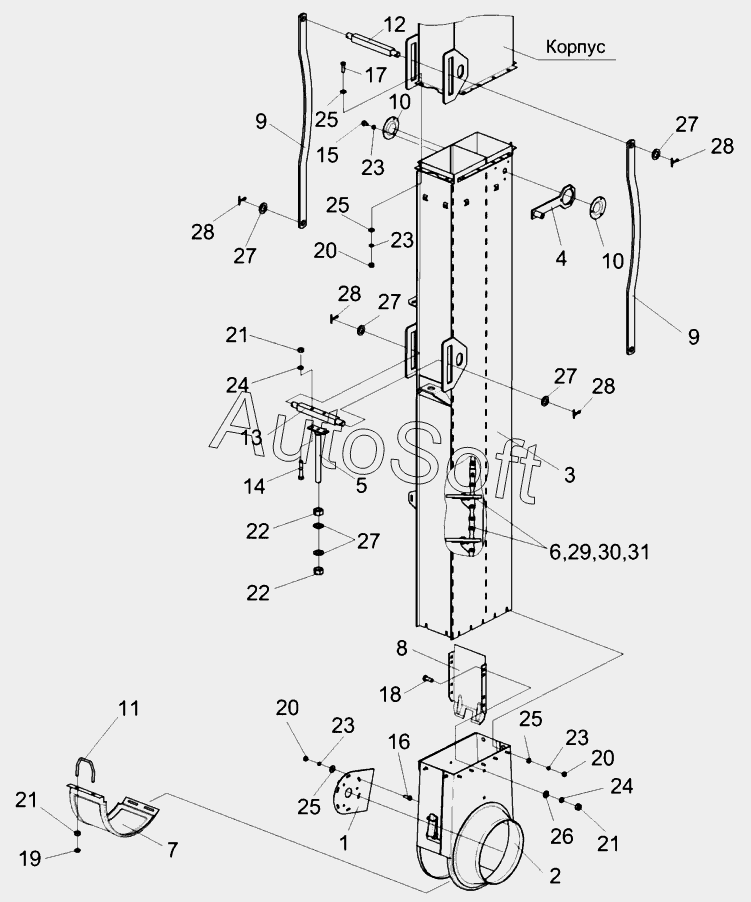

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Элеватор зерновой КЗК-14-0214000 (лист 2)
16
31
30
29
28
28
28
28
27
27
27
27
27
26
25
25
25
25
24
24
23
23
23
23
22
22
21
21
21
20
20
20
19
18
17
15
14
13
12
11
10
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0214000 | К***0 | Элеватор зерновой | |
| 1 | К***0 | Опора | |
| 2 | К***А | Каркас | |
| 3 | К***0 | Корпус | |
| 4 | К***0 | Пластина | |
| 5 | К***0 | Удлинитель | |
| 6 | К***0 | Цепь элеватора | |
| 7 | К***А | Крышка | |
| 8 | К***3 | Вставка | |
| 9 | К***6 | Рычаг | |
| 10 | К***3 | Крышка | |
| 11 | К***2 | Зацеп | |
| 12 | К***8 | Опора | |
| 13 | К***1 | Опора | |
| 14 | Б***6 | Болт М8-6eх45-7796 | |
| 15 | Б***8 | Болт М6-6eх8-7798 | |
| 16 | Б***8 | Болт М6-6eх16-7798 | |
| 17 | Б***2 | Болт М6-6eх16-7802 | |
| 18 | Б***2 | Болт М8-6eх20-7802 | |
| 19 | Г***6 | Гайка М8-6G-2526 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***5 | Гайка М8-6G-5915 | |
| 22 | Г***5 | Гайка М20-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***8 | Шайба C 6.01-6958 | |
| 26 | Ш***1 | Шайба C.8.01-11371 | |
| 27 | Ш***1 | Шайба C.20.01-11371 | |
| 28 | Ш***7 | Шплинт 5х32-397 | |
| 29 | С***0 | Звено С-ТРД-38-4600 | |
| 30 | С***6 | Звено С-ТРД-38-46 | |
| 31 | С***0 | Звено |
