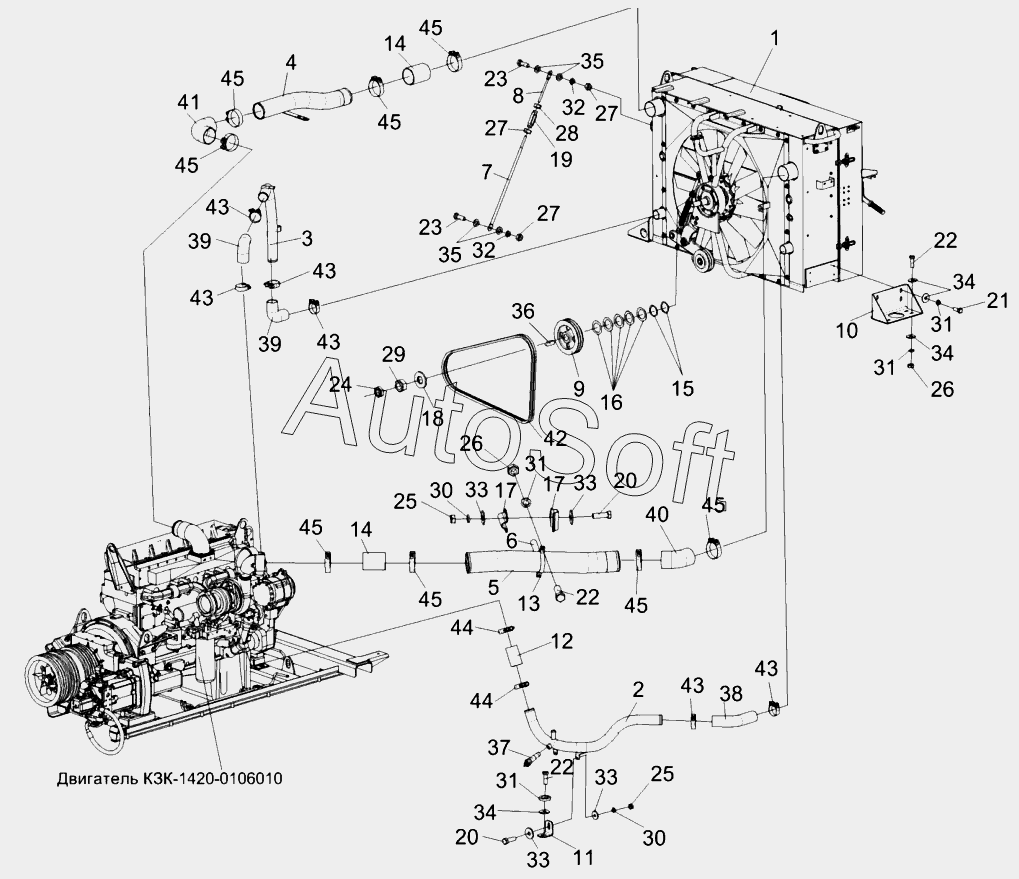

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 1 (2014). Установка двигателя КЗК-1420-0106000 (лист 2)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
20
21
22
22
22
23
23
24
25
25
26
26
27
27
27
28
29
30
30
31
31
31
31
32
32
33
33
33
33
34
34
34
35
35
36
37
38
39
39
40
41
42
43
43
43
43
43
43
44
44
45
45
45
45
45
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КГС-2-0116360 | К***0 | Растяжка | |
| КЗК-1420-0106000 | К***0 | Установка двигателя | |
| 1 | К***0 | Радиатор | |
| 2 | К***0 | Труба водяная нижняя | |
| 3 | К***0 | Труба водяная верхняя | |
| 4 | К***0 | Труба | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Хомут | |
| 7 | К***1 | Зацеп | |
| 8 | К***7 | Зацеп | |
| 9 | К***3 | Шкив | |
| 10 | К***5 | Опора | |
| 11 | К***5 | Кронштейн | |
| 12 | К***5 | Рукав 60х73-0,49-10362 | |
| 13 | К***2 | Хомут | |
| 14 | К***1 | Рукав | |
| 15 | К***2 | Кольцо регулировочное | |
| 16 | К***1 | Шайба | |
| 17 | У***1 | Кронштейн | |
| 18 | 3***1 | Шайба | |
| 19 | А***1 | Стяжка | |
| 20 | Б***6 | Болт М8-6eх25-7796 | |
| 21 | Б***6 | Болт М10-6eх25-7796 | |
| 22 | Б***6 | Болт М10-6eх30-7796 | |
| 23 | Б***6 | Болт М12-6eх35-7796 | |
| 24 | Г***6 | Гайка М30х2-6G-2526 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М12-6G-5915 | |
| 28 | Г***5 | Гайка М12-LH-6G-5915 | |
| 29 | Г***5 | Гайка М30х2-6G-5915 | |
| 30 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***8 | Шайба C 8.01-6958 | |
| 34 | Ш***8 | Шайба C 10.01-6958 | |
| 35 | Ш***1 | Шайба C.12.01-11371 | |
| 36 | Ш***0 | Шпонка 12х8х36-23360 | |
| 37 | В***О | Кран ВС11-О | |
| 38 | E***0 | Патрубок | |
| 39 | E***0 | Патрубок | |
| 40 | V***0 | Патрубок | |
| 41 | V***0 | Патрубок | |
| 42 | S***d | Ремень SPB 2240 Ld | |
| 43 | G***2 | Хомут без компенсатора | |
| 44 | G***2 | Хомут без компенсатора GBS M71/25 W2 | |
| 45 | G***2 | Хомут без компенсатора GBS M108/25 W2 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
