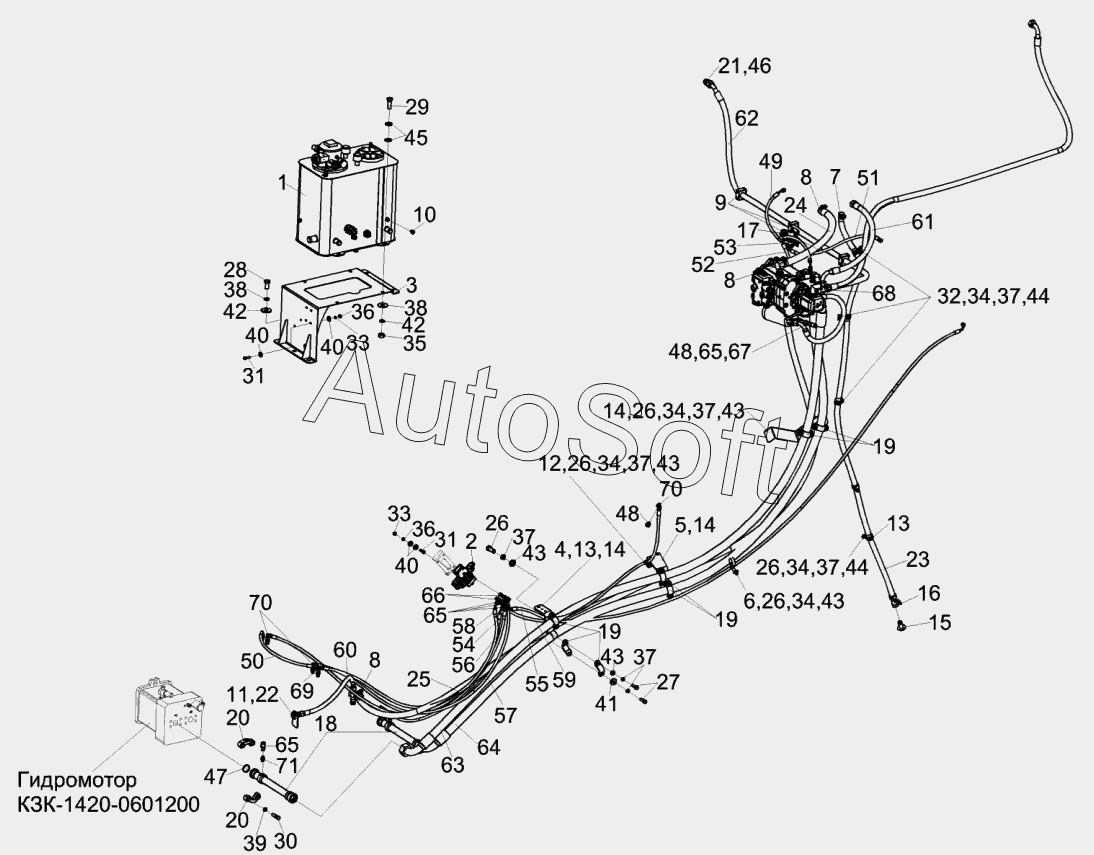

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Гидросистема привода ходовой части КЗК-1420-0601000
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
13
14
14
14
15
16
17
18
19
19
19
20
20
21
22
23
24
25
26
26
26
26
26
27
28
29
30
31
31
32
33
33
34
34
34
34
34
35
36
36
37
37
37
37
37
37
38
38
39
40
40
40
41
42
42
43
43
43
43
43
44
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
65
65
66
67
68
69
70
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0601000 | К***0 | Гидросистема привода ходовой части комбайна КЗС-1420 | |
| 1 | К***0 | Бак масляный | |
| 2 | К***0 | Гидроблок управления переключением передач | |
| 3 | К***0 | Опора маслобака | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Кронштейн | |
| 6 | К***0 | Хомут | |
| 7 | А***0 | Хомут стяжной | |
| 8 | А***0 | Хомут стяжной | |
| 9 | Г***0 | Установка зажима | |
| 10 | З***1 | Заглушка | |
| 11 | К***0 | Полумуфта внутренняя | |
| 12 | К***0 | Хомут | |
| 13 | К***4 | Хомут | |
| 14 | К***5 | Хомут | |
| 15 | У***0 | Пробка | |
| 16 | У***0 | Хомут стяжной | |
| 17 | У***0 | Гидроблок доворота вала мотора ГСТ | |
| 18 | К***8 | Переходник | |
| 19 | К***5 | Прижим | |
| 20 | К***1 | Полуфланец 6000-1 1/4 | |
| 21 | К***2 | Штуцер | |
| 22 | П***5 | Гайка специальная | |
| 23 | Р***3 | Рукав | |
| 24 | Р***7 | Рукав всасывающий 17 G-16 | |
| 25 | Р***2 | Рукав всасывающий 17 G-16 | |
| 26 | Б***6 | Болт М8-6eх20-7796 | |
| 27 | Б***6 | Болт М8-6eх25-7796 | |
| 28 | Б***6 | Болт М12-6eх25-7796 | |
| 29 | Б***6 | Болт М12-6eх35-7796 | |
| 30 | Б***6 | Болт М14-6eх50-7796 | |
| 31 | Б***8 | Болт М6-6eх20-7798 | |
| 32 | Б***2 | Болт М8-6eх20-7802 | |
| 33 | Г***5 | Гайка М6-6G-5915 | |
| 34 | Г***5 | Гайка М8-6G-5915 | |
| 35 | Г***5 | Гайка М12-6G-5915 | |
| 36 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 37 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 39 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 40 | Ш***8 | Шайба C 6.01-6958 | |
| 41 | Ш***8 | Шайба C 8.01-6958 | |
| 42 | Ш***8 | Шайба C 12.01-6958 | |
| 43 | Ш***1 | Шайба C.8.01-11371 | |
| 44 | Ш***1 | Шайба C.10.01-11371 | |
| 45 | Ш***1 | Шайба C.12.01-11371 | |
| 46 | 2***8 | Прокладка 27М1-23358 | |
| 47 | 3***6 | Кольцо уплотнительное | |
| 48 | R***F | Переходник | |
| 49 | Р***0 | Рукав высокого давления | |
| 50 | Р***0 | Рукав высокого давления | |
| 51 | Р***0 | Рукав высокого давления | |
| 52 | Р***0 | Рукав высокого давления | |
| 53 | Р***0 | Рукав высокого давления | |
| 54 | Р***5 | Рукав высокого давления | |
| 55 | Р***5 | Рукав высокого давления | |
| 56 | Р***5 | Рукав высокого давления | |
| 57 | Р***5 | Рукав высокого давления | |
| 58 | Р***5 | Рукав высокого давления | |
| 59 | Р***0 | Рукав высокого давления | |
| 60 | Р***5 | Рукав высокого давления | |
| 61 | Р***0 | Рукав высокого давления | |
| 62 | Р***5 | Рукав высокого давления | |
| 63 | Р***0 | Рукав высокого давления | |
| 64 | Р***0 | Рукав высокого давления | |
| 65 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 66 | E***F | Тройник | |
| 67 | E***F | Тройник | |
| 68 | E***F | Тройник | |
| 69 | E***F | Тройник | |
| 70 | E***F | Угольник | |
| 71 | G***F | Штуцер |
