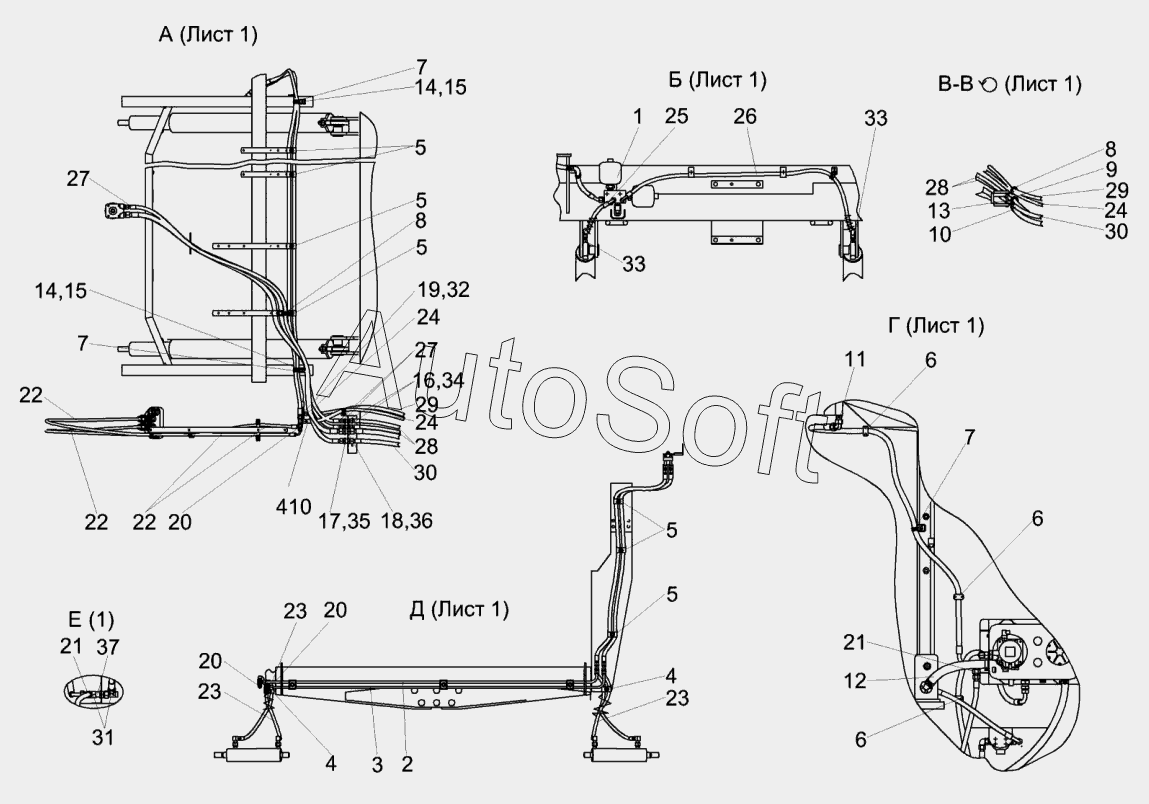

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Гидросистема рулевого управления и силовых гидроцилиндров КЗК-1420-0602000 (лист 2)
29
29
20
20
20
21
21
22
22
22
23
23
23
24
24
24
25
26
27
27
28
28
19
30
30
31
32
33
33
34
35
36
37
10
10
1
2
3
4
4
4
5
5
5
5
5
6
6
6
7
7
7
8
8
9
11
12
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0602000 | К***0 | Гидросистема рулевого управления и силовых гидроцилиндров комбайна КЗС-1420 | |
| 1 | К***0 | Гидроблок демпфирования | |
| 2 | К***0 | Трубопровод | |
| 3 | К***1 | Трубопровод | |
| 4 | Г***2 | Установка зажима | |
| 5 | Г***2 | Установка зажима | |
| 6 | Г***0 | Установка зажима | |
| 7 | К***4 | Хомут | |
| 8 | К***5 | Хомут | |
| 9 | К***6 | Хомут | |
| 10 | К***9 | Хомут | |
| 11 | К***2 | Штуцер | |
| 12 | Р***9 | Рукав всасывающий 17 G-20 | |
| 13 | Б***6 | Болт М8-6eх80-7796 | |
| 14 | Б***2 | Болт М8-6eх20-7802 | |
| 15 | Ш***1 | Шайба C.10.01-11371 | |
| 16 | Ш***1 | Шайба C.18.01-11371 | |
| 17 | Ш***1 | Шайба C.22.01-11371 | |
| 18 | Ш***1 | Шайба C.27.01-11371 | |
| 19 | R***F | Переходник | |
| 20 | R***F | Переходник | |
| 21 | R***F | Переходник | |
| 22 | Р***0 | Рукав высокого давления | |
| 23 | Р***0 | Рукав высокого давления | |
| 24 | Р***0 | Рукав высокого давления | |
| 25 | Р***0 | Рукав высокого давления | |
| 26 | Р***0 | Рукав высокого давления | |
| 27 | Р***0 | Рукав высокого давления | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | E***F | Тройник | |
| 32 | T***X | Тройник | |
| 33 | E***F | Угольник | |
| 34 | S***F | Штуцер | |
| 35 | S***F | Штуцер | |
| 36 | S***F | Штуцер | |
| 37 | S***F | Штуцер |
