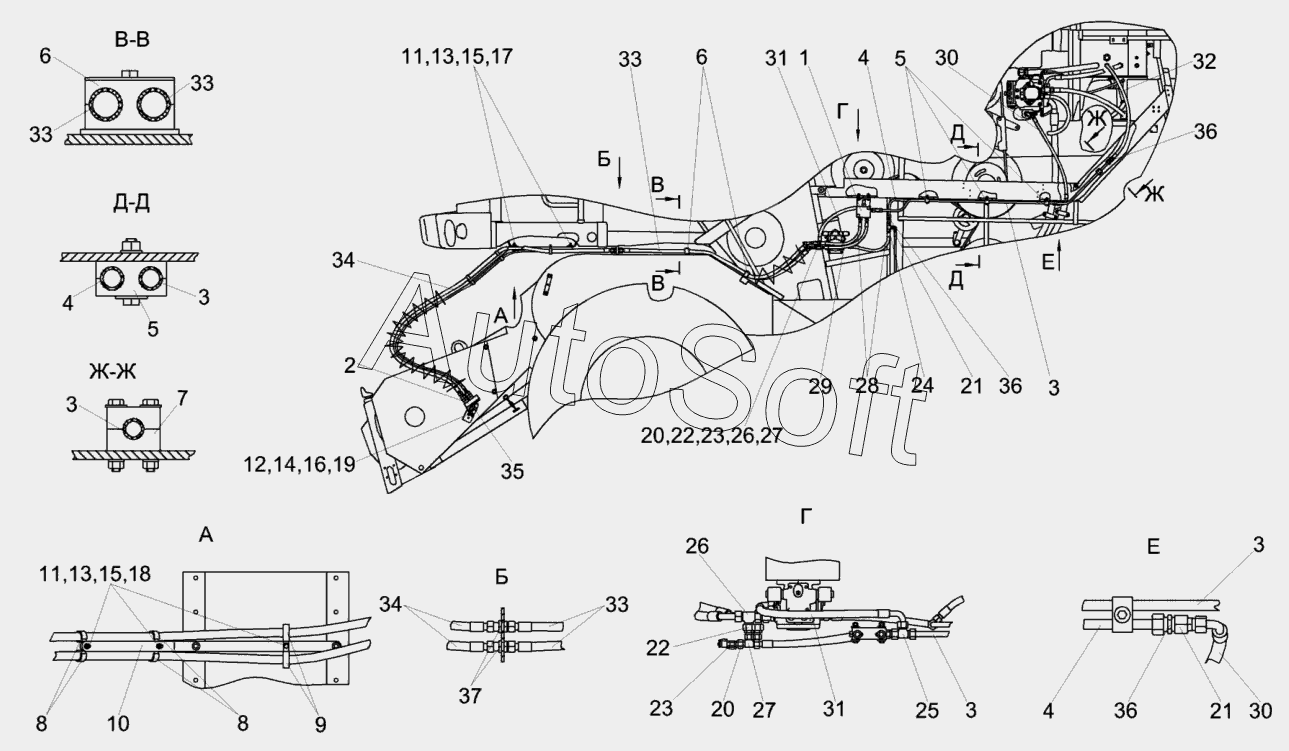

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Гидросистема привода мотовила комбайна КЗК-1420-0608000
1
2
3
3
3
3
3
4
4
4
5
5
6
6
7
8
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
20
21
21
22
22
23
23
24
25
26
26
27
27
28
29
30
30
31
31
32
33
33
33
33
34
34
35
36
36
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0608000 | К***0 | Гидросистема привода мотовила комбайна КЗС-1420 | |
| 1 | К***0 | Клапан промывочный | |
| 2 | К***0 | Разъем многофункциональный | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Трубопровод | |
| 5 | Г***2 | Установка зажима | |
| 6 | Г***0 | Установка зажима | |
| 7 | Г***2 | Установка зажима | |
| 8 | К***3 | Хомут | |
| 9 | К***5 | Хомут | |
| 10 | К***3 | Кронштейн | |
| 11 | Б***6 | Болт М8-6eх30-7796 | |
| 12 | Б***6 | Болт М10-6eх30-7796 | |
| 13 | Г***5 | Гайка М8-6G-5915 | |
| 14 | Г***5 | Гайка М10-6G-5915 | |
| 15 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 16 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 17 | Ш***8 | Шайба C 8.01-6958 | |
| 18 | Ш***1 | Шайба C.8.01-11371 | |
| 19 | Ш***1 | Шайба C.10.01-11371 | |
| 20 | R***F | Переходник | |
| 21 | R***F | Переходник | |
| 22 | R***F | Переходник | |
| 23 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) | |
| 24 | E***F | Тройник | |
| 25 | E***F | Тройник | |
| 26 | E***F | Тройник | |
| 27 | E***F | Тройник | |
| 28 | Р***0 | Рукав высокого давления | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | Р***0 | Рукав высокого давления | |
| 31 | Р***0 | Рукав высокого давления | |
| 32 | Р***0 | Рукав высокого давления | |
| 33 | Р***5 | Рукав высокого давления | |
| 34 | Р***0 | Рукав высокого давления | |
| 35 | G***3 | Установочная плита | |
| 36 | G***X | Штуцер | |
| 37 | S***F | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
