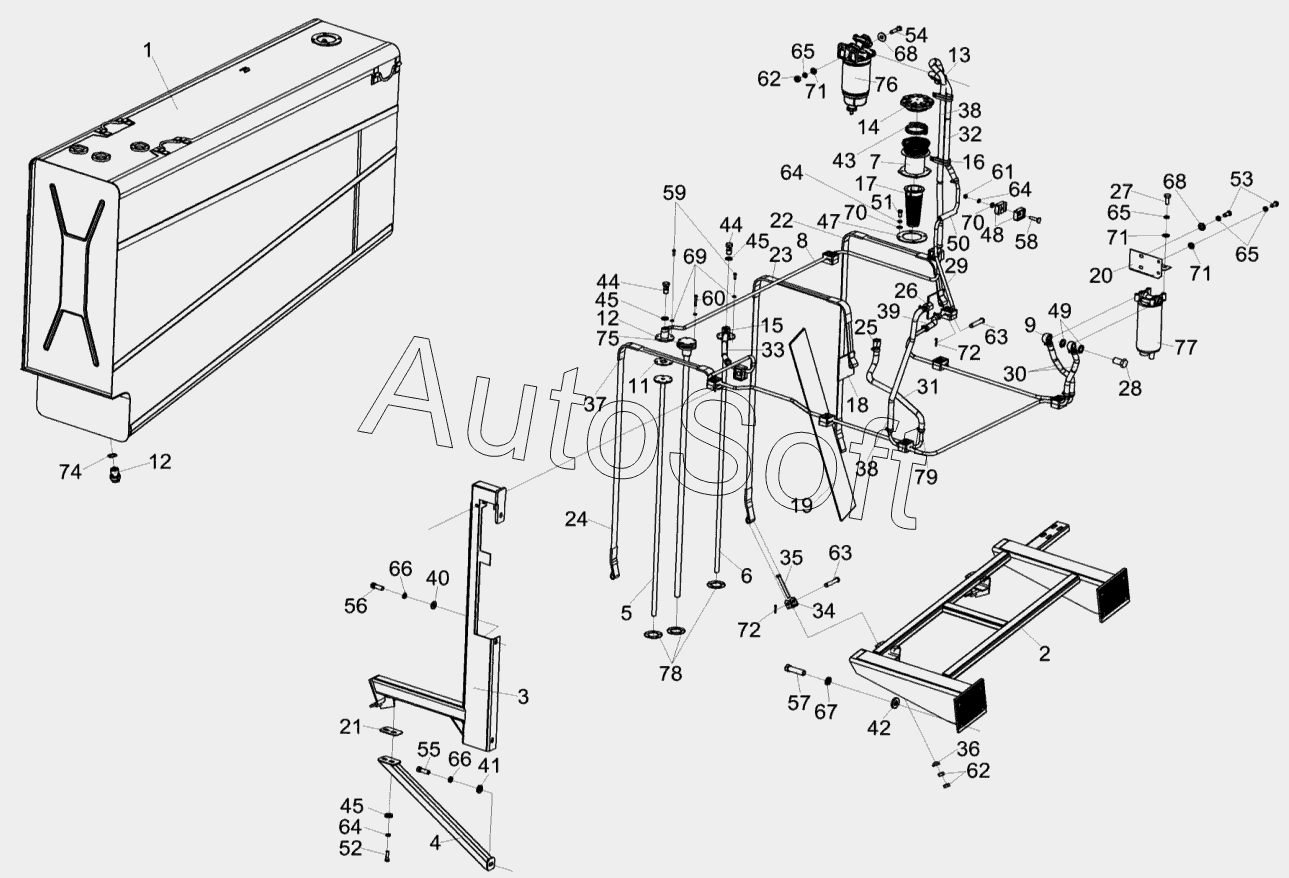

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Установка топливной системы КЗК-1420-0126000
50
59
58
57
56
55
54
53
52
51
60
49
48
47
46
45
45
45
44
44
43
42
41
70
70
79
78
77
76
75
74
73
72
72
71
71
71
40
69
68
68
67
66
66
65
65
65
64
64
64
63
63
62
62
61
10
19
18
17
16
15
14
13
12
12
11
20
9
8
7
6
5
4
3
2
1
30
39
38
38
37
36
35
34
33
32
31
29
28
27
26
25
24
23
22
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0126000 | К***0 | Установка топливной системы | |
| 1 | К***0 | Бак топливный | |
| 2 | К***0 | Рамка | |
| 3 | К***0 | Рамка | |
| 4 | К***0 | Раскос | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Труба | |
| 7 | К***0 | Горловина | |
| 8 | К***0 | Топливопровод заборный | |
| 9 | К***0 | Угольник поворотный | |
| 10 | К***0 | Клапан сливной | |
| 11 | К***0 | Клапан | |
| 12 | К***0 | Корпус | |
| 13 | К***0 | Штуцер | |
| 14 | К***0 | Крышка | |
| 15 | У***0 | Штуцер | |
| 16 | У***1 | Скоба | |
| 17 | 1***6 | Фильтр 1606 | |
| 18 | К***5 | Прокладка | |
| 19 | К***6 | Прокладка | |
| 20 | К***4 | Кронштейн | |
| 21 | К***5 | Пластина | |
| 22 | К***1 | Хомут | |
| 23 | К***1 | Хомут | |
| 24 | К***2 | Хомут | |
| 25 | К***1 | Штуцер | |
| 26 | К***2 | Штуцер | |
| 27 | К***3 | Болт | |
| 28 | К***4 | Болт поворотного угольника | |
| 29 | К***2 | Топливопровод заборный | |
| 30 | К***2 | Рукав | |
| 31 | К***7 | Рукав | |
| 32 | К***1 | Рукав | |
| 33 | К***5 | Рукав | |
| 34 | К***А | Кронштейн | |
| 35 | К***5 | Болт | |
| 36 | К***6 | Шайба сферическая | |
| 37 | К***2 | Уплотнитель | |
| 38 | К***5 | Рукав | |
| 39 | К***1 | Рукав | |
| 40 | К***9 | Шайба | |
| 41 | К***8 | Шайба | |
| 42 | К***А | Шайба | |
| 43 | К***4 | Пружина | |
| 44 | К***А | Болт специальный | |
| 45 | К***5 | Шайба | |
| 46 | У***1 | Шайба | |
| 47 | У***5 | Прокладка | |
| 48 | У***А | Брус | |
| 49 | У***1 | Шайба | |
| 50 | У***7 | Рукав | |
| 51 | Б***6 | Болт М8-6eх16-7796 | |
| 52 | Б***6 | Болт М8-6eх30-7796 | |
| 53 | Б***6 | Болт М10-6eх20-7796 | |
| 54 | Б***6 | Болт М10-6eх40-7796 | |
| 55 | Б***6 | Болт М12-6eх20-7796 | |
| 56 | Б***6 | Болт М12-6eх35-7786 | |
| 57 | Б***6 | Болт М16-6eх60-7796 | |
| 58 | Б***2 | Болт М8-6eх35-7802 | |
| 59 | В***3 | Винт B.М5-6eх18-17473 | |
| 60 | В***3 | Винт B.М5-6eх35-17473 | |
| 61 | Г***6 | Гайка М8-6G-2526 | |
| 62 | Г***5 | Гайка М10-6G-5915 | |
| 63 | 6***0 | Ось 6-12 b12х60-9650 | |
| 64 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 65 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 66 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 67 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 68 | Ш***8 | Шайба C 10.01-6958 | |
| 69 | Ш***1 | Шайба C.5.01-11371 | |
| 70 | Ш***1 | Шайба C.8.01-11371 | |
| 71 | Ш***1 | Шайба C.10.01-11371 | |
| 72 | Ш***7 | Шплинт 3,2Х18.019-397 | |
| 73 | 1***8 | Прокладка 16 АД0-23358 | |
| 74 | 3***8 | Прокладка 30 М3-23358 | |
| 75 | Д***П | Датчик объема топлива | |
| 76 | F***8 | Фильтр топливный | |
| 77 | F***M | Элемент фильтрующий | |
| 78 | 2***6 | Прокладка | |
| 79 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
