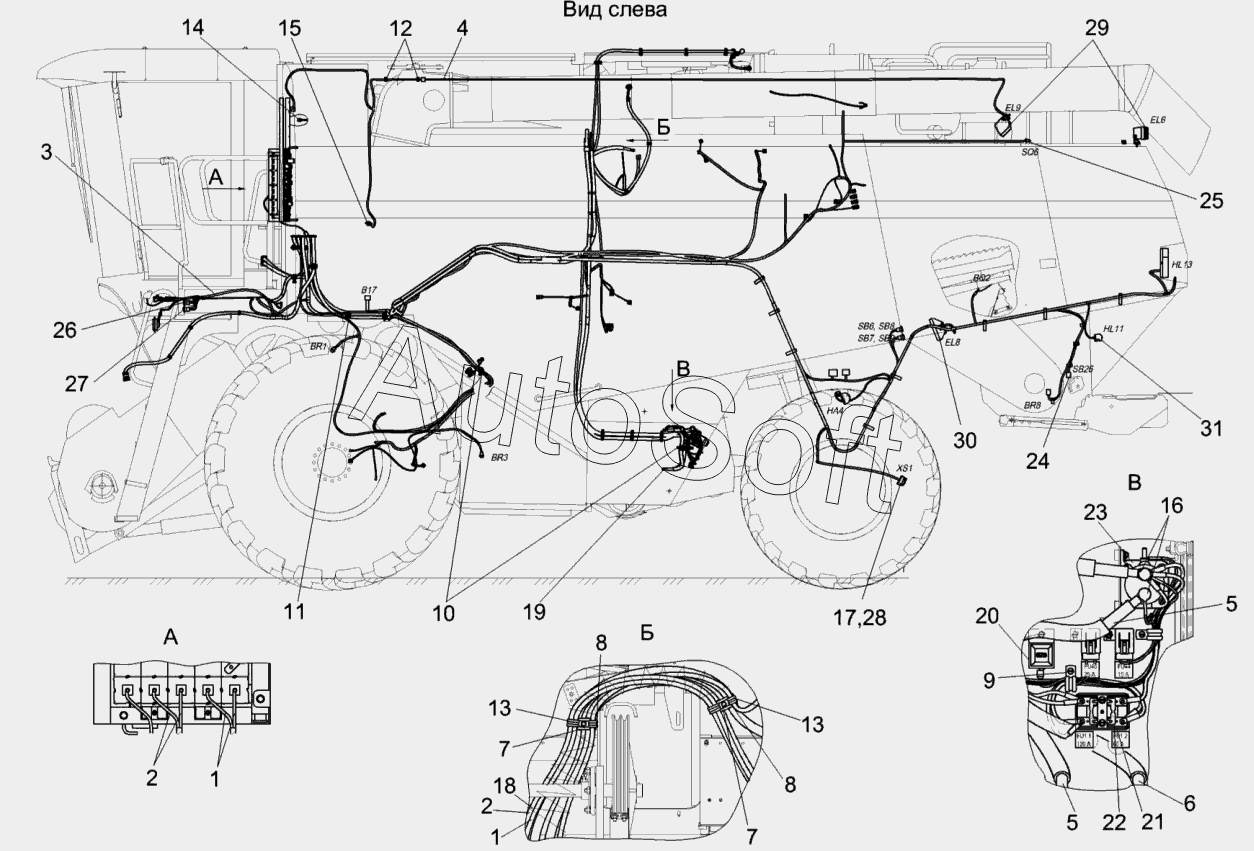

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Установка электрооборудования молотилки КЗК-1420-0721000 (лист 4)
16
31
30
29
28
27
26
25
24
23
22
21
20
19
18
17
15
14
13
13
12
11
10
9
8
8
7
7
6
5
5
4
3
2
2
1
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0721000 | К***0 | Установка электрооборудования молотилки | |
| 1 | К***0 | Жгут питания | |
| 2 | К***0 | Жгут датчиков | |
| 3 | К***0 | Жгут площадки управления | |
| 4 | К***0 | Жгут фары выгрузного шнека | |
| 5 | К***0 | Жгут выключателя бортсети | |
| 6 | К***0 | Жгут аккумуляторов промежуточный | |
| 7 | Г***1 | Установка зажима | |
| 8 | К***3 | Хомут | |
| 9 | К***0 | Хомут | |
| 10 | К***0 | Прижим | |
| 11 | К***1 | Прижим | |
| 12 | У***0 | Хомут | |
| 13 | У***0 | Хомут | |
| 14 | К***1 | Пластина | |
| 15 | К***2 | Колпачок защитный | |
| 16 | К***7 | Колпачок | |
| 17 | К***8 | Крышка | |
| 18 | О***6 | Оплетка | |
| 19 | У***1 | Чехол аккумуляторного наконечника | |
| 20 | Б***3 | Блок защиты | |
| 21 | 1***1 | Блок предохранителей | |
| 22 | В***а | Вставка плавкая | |
| 23 | 1***7 | Выключатель | |
| 24 | В***1 | Выключатель | |
| 25 | В***Ш | Выключатель | |
| 26 | В***0 | Выключатель | |
| 27 | В***0 | Выключатель | |
| 28 | Р***2 | Розетка | |
| 29 | Р***6 | Фара рабочая | |
| 30 | Р***6 | Фара рабочая | |
| 31 | Ф***1 | Фонарь освещения заднего номерного знака |
