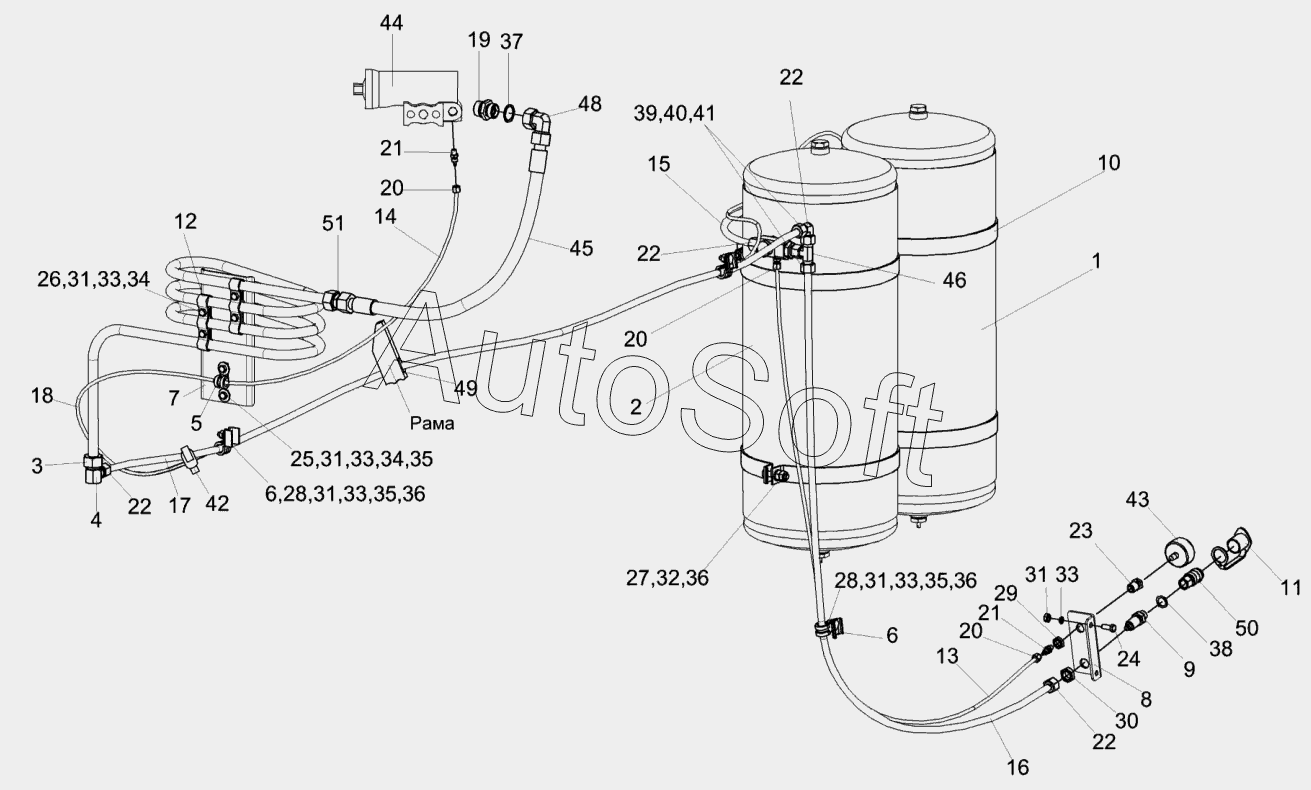

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВК0800110 | К***0 | Пневмовывод | |
| КЗК-1420-0800000 | К***0 | Пневмосистема КЗС-1420 | |
| 1 | К***0 | Ресивер | |
| 2 | К***0 | Ресивер | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Угольник | |
| 5 | К***0 | Хомут | |
| 6 | К***1 | Хомут | |
| 7 | К***1 | Кронштейн | |
| 8 | К***5 | Кронштейн | |
| 9 | К***1 | Штуцер | |
| 10 | К***7 | Хомут | |
| 11 | К***1 | Заглушка наружная | |
| 12 | К***8 | Скоба | |
| 13 | П***5 | Пневмотрубка | |
| 14 | П***5 | Пневмотрубка | |
| 15 | П***2 | Пневмотрубка | |
| 16 | П***6 | Пневмотрубка | |
| 17 | П***0 | Пневмотрубка | |
| 18 | Р***2 | Рукав | |
| 19 | С***3 | Штуцер | |
| 20 | У***9 | Гайка | |
| 21 | У***2 | Штуцер | |
| 22 | У***1 | Гайка | |
| 23 | У***3 | Переходник | |
| 24 | Б***6 | Болт М8-6eх20-7796 | |
| 25 | Б***6 | Болт М8-6eх25-7796 | |
| 26 | Б***6 | Болт М8-6eх35-7796 | |
| 27 | Б***6 | Болт М10-6eх45-7796 | |
| 28 | Б***2 | Болт М8-6eх20-7802 | |
| 29 | Г***6 | Гайка М14х1,5-6G-2526 | |
| 30 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 31 | Г***5 | Гайка М8-6G-5915 | |
| 32 | Г***5 | Гайка М10-6G-5915 | |
| 33 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 34 | Ш***8 | Шайба C.8.01-6958 | |
| 35 | Ш***1 | Шайба C.8.01-11371 | |
| 36 | Ш***1 | Шайба C.10.01-11371 | |
| 37 | 2***8 | Прокладка 27М1-23358 | |
| 38 | G***8 | Прокладка | |
| 39 | 8***4 | Втулка | |
| 40 | М***X | Гайка накидная | |
| 41 | P***X | Кольцо профильное PSR12LX | |
| 42 | 2***2 | Лента стяжная | |
| 43 | М***8 | Манометр | |
| 44 | 2***2 | Регулятор давления | |
| 45 | Р***0 | Рукав высокого давления | |
| 46 | Е***F | Тройник | |
| 47 | Е***F | Угольник | |
| 48 | Е***F | Угольник | |
| 49 | 5***0 | Втулка | |
| 50 | 5***8 | Фитинг 5083 3/8 | |
| 51 | G***X | Штуцер |
