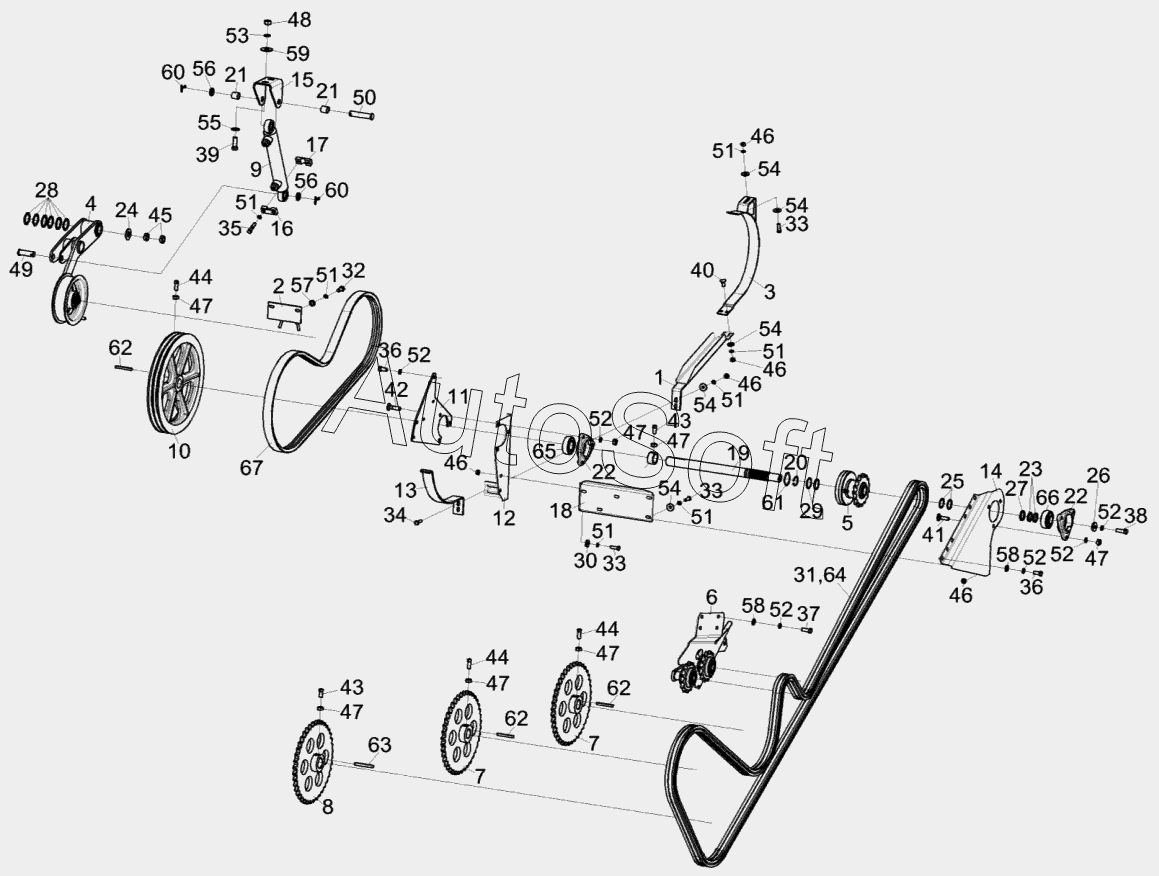

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Установка привода выгрузки КЗК-14-0221000А
42
50
49
48
47
47
47
47
47
47
47
46
46
46
46
46
45
44
44
44
43
43
51
51
51
51
51
51
51
41
40
39
38
37
36
36
35
59
67
66
65
64
63
62
62
62
61
60
60
34
58
58
57
56
56
55
54
54
54
54
54
53
52
52
52
52
52
52
8
16
15
14
13
12
11
10
9
17
7
7
6
5
4
3
2
1
25
33
33
33
32
31
30
29
28
27
26
24
23
22
22
21
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0221000А | К***А | Установка привода выгрузки | |
| 1 | К***А | Ограждение | |
| 2 | К***А | Кронштейн | |
| 3 | К***0 | Щиток | |
| 4 | К***А | Устройство натяжное | |
| 5 | К***0 | Муфта | |
| 6 | К***А | Механизм натяжения | |
| 7 | К***0 | Звездочка | |
| 8 | К***1 | Звездочка | |
| 9 | К***0 | Гидроцилиндр выгрузки зернового бункера | |
| 10 | К***А | Шкив | |
| 11 | К***5 | Пластина | |
| 12 | К***А | Пластина | |
| 13 | К***А | Обод | |
| 14 | К***5 | Кронштейн | |
| 15 | К***А | Кронштейн | |
| 16 | К***5 | Ограничитель | |
| 17 | К***1 | Ограничитель | |
| 18 | К***8 | Кронштейн | |
| 19 | К***8 | Вал | |
| 20 | К***1 | Кольцо | |
| 21 | К***5 | Втулка | |
| 22 | К***6 | Корпус подшипника | |
| 23 | К***7 | Шайба | |
| 24 | К***1 | Шайба | |
| 25 | К***9 | Шайба регулировочная | |
| 26 | П***Б | Шайба | |
| 27 | П***2 | Шайба | |
| 28 | П***8 | Шайба | |
| 29 | С***6 | Шайба | |
| 30 | У***5 | Шайба | |
| 31 | Ц***ь | Цепь | |
| 32 | Б***6 | Болт М8-6eх20-7796 | |
| 33 | Б***6 | Болт М8-6eх25-7796 | |
| 34 | Б***6 | Болт М8-6eх30-7796 | |
| 35 | Б***6 | Болт М8-6eх40-7796 | |
| 36 | Б***6 | Болт М10-6eх20-7796 | |
| 37 | Б***6 | Болт М10-6eх25-7796 | |
| 38 | Б***6 | Болт М10-6eх30-7796 | |
| 39 | Б***6 | Болт М12-6eх35-7796 | |
| 40 | Б***2 | Болт М8-6eх20-7802 | |
| 41 | Б***2 | Болт М10-6eх35-7802 | |
| 42 | Б***2 | Болт М10-6eх40-7802 | |
| 43 | В***5 | Винт B.М10-6eх20-1485 | |
| 44 | В***5 | Винт B.М10-6eх25 - 1485 | |
| 45 | Г***6 | Гайка М20-6G-2526 | |
| 46 | Г***5 | Гайка М8-6G-5915 | |
| 47 | Г***5 | Гайка М10-6G-5915 | |
| 48 | Г***5 | Гайка М12-6G-5915 | |
| 49 | 6***0 | Ось 6-20 b12х60-9650 | |
| 50 | 6***0 | Ось 6-20 b12х90-9650 | |
| 51 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 52 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 53 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 54 | Ш***8 | Шайба C 8.01-6958 | |
| 55 | Ш***8 | Шайба C 12.01-6958 | |
| 56 | Ш***9 | Шайба 20.01-9649 | |
| 57 | Ш***1 | Шайба C.8.01-11371 | |
| 58 | Ш***1 | Шайба C.10.01-11371 | |
| 59 | Ш***1 | Шайба C.12.01-11371 | |
| 60 | Ш***7 | Шплинт 5х32-397 | |
| 61 | В***2 | Кольцо В35-13942 | |
| 62 | Ш***0 | Шпонка 10х8х70-23360 | |
| 63 | Ш***0 | Шпонка 12х8х80-23360 | |
| 64 | З***м | Звено соединительное | |
| 65 | 1***7 | Подшипник 1580207С17 | |
| 66 | 1***7 | Подшипник | |
| 67 | 2***K | Ремень 2 HB BP 2470 K |
