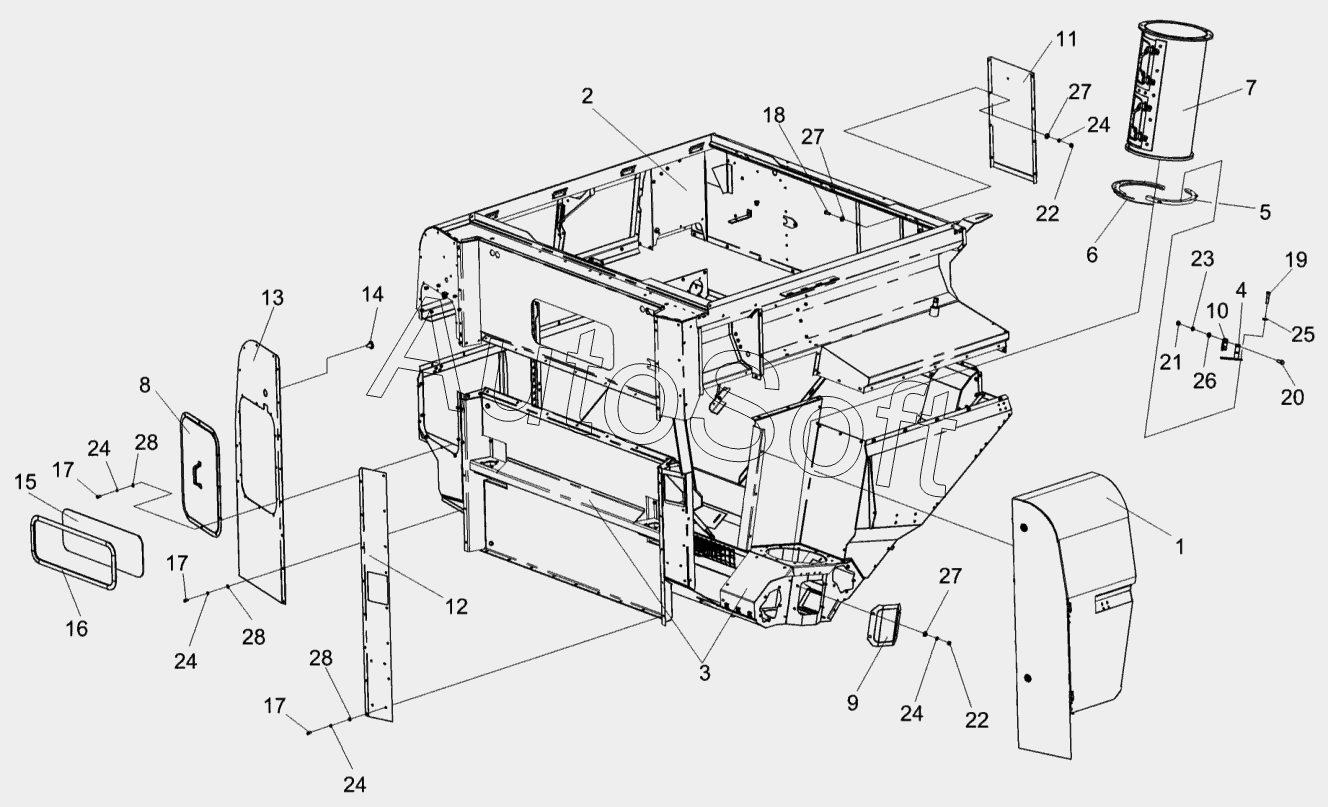

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Бункер КЗК-14-0203000Б (лист 2)
14
28
28
28
27
27
27
26
25
24
24
24
24
24
23
22
22
21
20
19
18
17
17
17
16
15
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-14-0203000Б | К***Б | Бункер | |
| 1 | К***0 | Установка шкафа | |
| 2 | К***Б | Верх бункера | |
| 3 | К***Б | Основание бункера | |
| 4 | К***0 | Стойка | |
| 5 | К***0 | Прижим | |
| 6 | К***0 | Прижим | |
| 7 | К***А | Кожух | |
| 8 | К***А | Крышка | |
| 9 | К***2 | Крышка | |
| 10 | К***9 | Кронштейн | |
| 11 | К***3 | Люк | |
| 12 | К***5 | Панель левая | |
| 13 | К***A | Панель правая | |
| 14 | К***2 | Втулка | |
| 15 | К***2 | Стекло | |
| 16 | К***6 | Уплотнитель | |
| 17 | Б***6 | Болт М8-6eХ16-7796 | |
| 18 | Б***6 | Болт М8-6eХ20-7796 | |
| 19 | Б***6 | Болт М10-6eХ45-7796 | |
| 20 | Б***2 | Болт М6-6Eх16-7802 | |
| 21 | Г***5 | Гайка М6-6G-5915 | |
| 22 | Г***5 | Гайка М8-6G-5915 | |
| 23 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 26 | Ш***8 | Шайба C 6.01-6958 | |
| 27 | Ш***8 | Шайба C 8.01-6958 | |
| 28 | Ш***1 | Шайба C.8.01-11371 |
