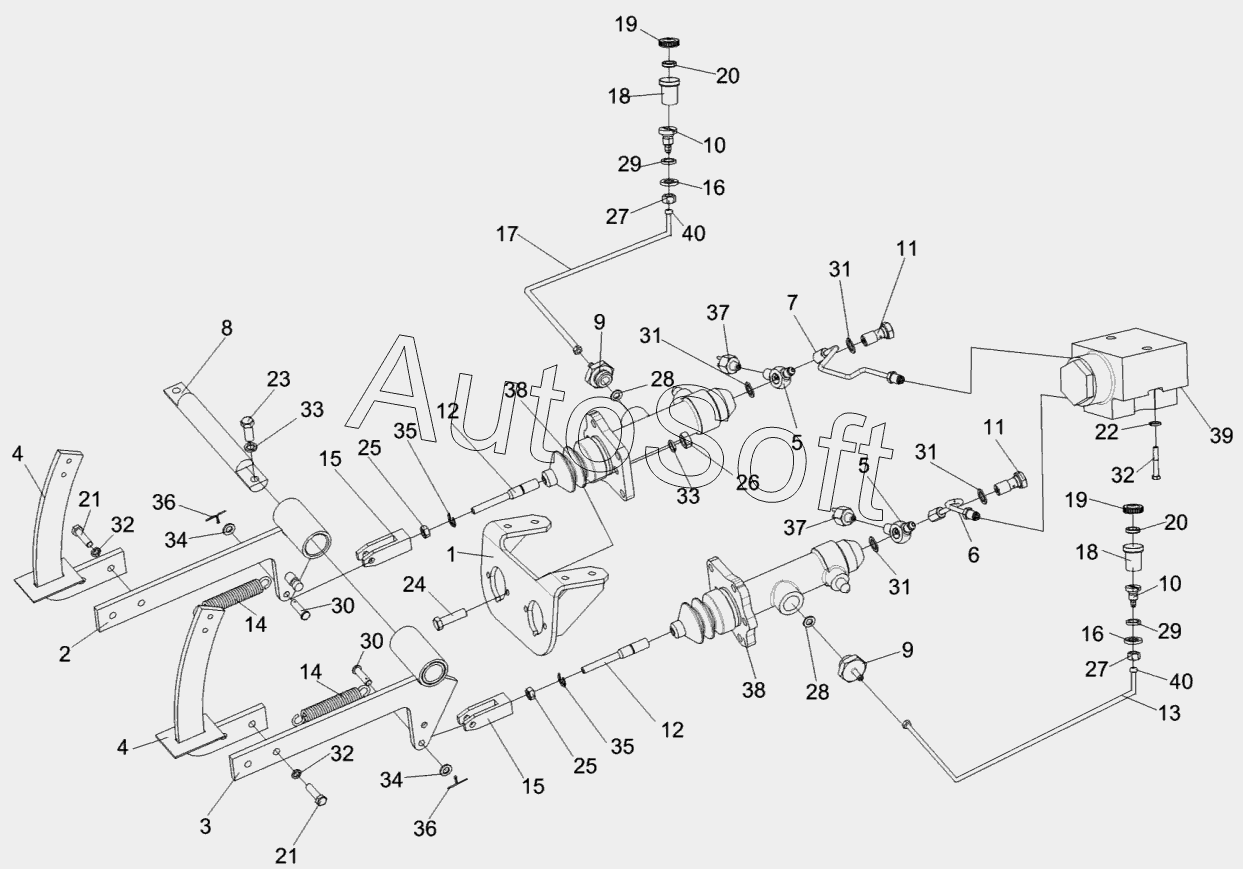

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Площадка управления КЗК-1420-0119000 (лист 2)
31
31
31
31
21
21
22
23
24
25
25
26
27
27
28
28
29
29
30
30
20
20
32
32
32
33
33
34
34
35
35
36
36
37
37
38
38
39
40
40
10
10
1
2
3
4
4
5
5
6
7
8
9
9
11
11
12
12
13
14
14
15
15
16
16
17
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0119000 | К***0 | Площадка управления | |
| 1 | К***0 | Кронштейн | |
| 2 | К***0 | Рычаг | |
| 3 | К***1 | Рычаг | |
| 4 | К***0 | Рычаг | |
| 5 | К***0 | Угольник | |
| 6 | К***0 | Трубопровод | |
| 7 | К***0 | Трубопровод | |
| 8 | К***5 | Ось | |
| 9 | К***1 | Штуцер переходной | |
| 10 | К***2 | Болт | |
| 11 | К***5 | Штуцер | |
| 12 | К***3 | Шток | |
| 13 | К***2 | Шланг | |
| 14 | У***А | Пружина | |
| 15 | У***6 | Вилка | |
| 16 | У***3 | Шайба | |
| 17 | У***2 | Рукав | |
| 18 | 5***4 | Корпус бачка главного цилиндрз тормоза | |
| 19 | 5***5 | Крышка бачка | |
| 20 | 4***9 | Отражатель крышки бачка главного цилиндра тормоза | |
| 21 | Б***6 | Болт М8-6eх20-7796 | |
| 22 | Б***6 | Болт М8-6eх35-7796 | |
| 23 | Б***6 | Болт М10-6eх30-7796 | |
| 24 | Б***6 | Болт М10-6eх35-7796 | |
| 25 | Г***5 | Гайка М8-6G-5915 | |
| 26 | Г***5 | Гайка М10-6G-5915 | |
| 27 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 28 | 0***3 | Кольцо | |
| 29 | 0***3 | Кольцо 024-028-25-2-2-18829/9833 | |
| 30 | 6***0 | Ось 6-8 b12х30-9650 | |
| 31 | 1***8 | Прокладка | |
| 32 | Ш***2 | Шайба 8.65Г-6402 | |
| 33 | Ш***2 | Шайба 10.65Г-6402 | |
| 34 | Ш***1 | Шайба C.8.01-11371 | |
| 35 | Ш***8 | Шайба 9.65Г-11648 | |
| 36 | Ш***7 | Шплинт 2х20-397 | |
| 37 | В***Э | Выключатель света ''стоп'' гидравлический ВК12Б-Э | |
| 38 | 1***1 | Главный тормозной цилиндр | |
| 39 | 3***0 | Регулятор давления | |
| 40 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 |
