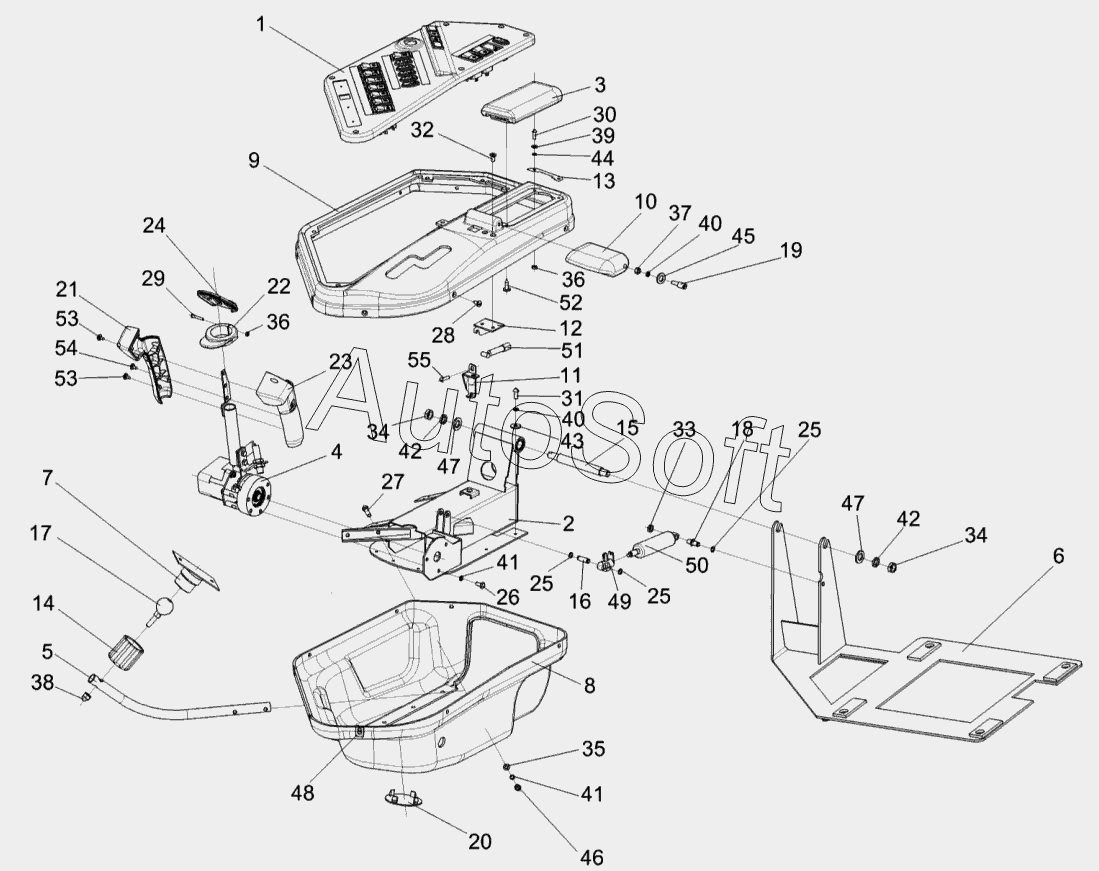

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Пульт управления КЗК-1420-0119050
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
40
41
41
42
42
43
44
45
46
47
47
48
49
50
51
52
53
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КЗК-1420-0119050 | К***0 | Пульт управления | |
| 1 | К***0 | Установка электрооборудования пульта | |
| 2 | К***0 | Корпус | |
| 3 | К***0 | Подлокотник | |
| 4 | К***Б | Привод | |
| 5 | К***0 | Труба | |
| 6 | К***0 | Кронштейн | |
| 7 | К***0 | Кронштейн | |
| 8 | К***3 | Кожух | |
| 9 | К***4 | Кожух | |
| 10 | К***9 | Рукоятка | |
| 11 | К***7 | Кронштейн | |
| 12 | К***8 | Кронштейн | |
| 13 | К***8 | Пластина | |
| 14 | К***8 | Гайка | |
| 15 | К***4 | Ось | |
| 16 | К***5 | Ось | |
| 17 | К***6 | Стойка | |
| 18 | К***7 | Ось | |
| 19 | К***6 | Ось | |
| 20 | К***6 | Заглушка | |
| 21 | К***А | Корпус | |
| 22 | К***4 | Упор | |
| 23 | К***5 | Корпус | |
| 24 | К***6 | Панель | |
| 25 | С***3 | Шайба упорная | |
| 26 | Б***8 | Болт М6-6eх12-7798 | |
| 27 | Б***8 | Болт М6-6eх35-7798 | |
| 28 | В***0 | Винт 2-5х2х25-10620 | |
| 29 | В***3 | Винт B.М3-6eх20-17473 | |
| 30 | В***3 | Винт B.М3-6eх14-17473 | |
| 31 | В***3 | Винт B.М5-6eх12-17473 | |
| 32 | В***5 | Винт B2.М5-6eх10-17475 | |
| 33 | Г***6 | Гайка М8-6G-2526 | |
| 34 | Г***6 | Гайка М12-6G-2526 | |
| 35 | Г***5 | Гайка М6-6G-5915 | |
| 36 | Г***7 | Гайка М3-6G-5927 | |
| 37 | Г***7 | Гайка М5-6G-5927 | |
| 38 | Г***0 | Гайка М8-6G-11860 | |
| 39 | Ш***2 | Шайба 3.65Г-6402 | |
| 40 | Ш***2 | Шайба 5.65Г-6402 | |
| 41 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 42 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 43 | Ш***8 | Шайба C 5.01-6958 | |
| 44 | Ш***0 | Шайба C 3.01-10450 | |
| 45 | Ш***1 | Шайба C.5.01-11371 | |
| 46 | Ш***1 | Шайба C.6.01-11371 | |
| 47 | Ш***1 | Шайба C.12.01-11371 | |
| 48 | 6***4 | Держатель | |
| 49 | 0***6 | Головка пусковая | |
| 50 | V***0 | Пружина газовая | |
| 51 | 0***6 | Трос Боудена | |
| 52 | В***4 | Винт 3,9х14 | |
| 53 | Ш***2 | Шуруп 3,0х12 | |
| 54 | Ш***2 | Шуруп 3,5х12 | |
| 55 | Ш***4 | Шуруп саморез прессшайба 4,2х14 |
