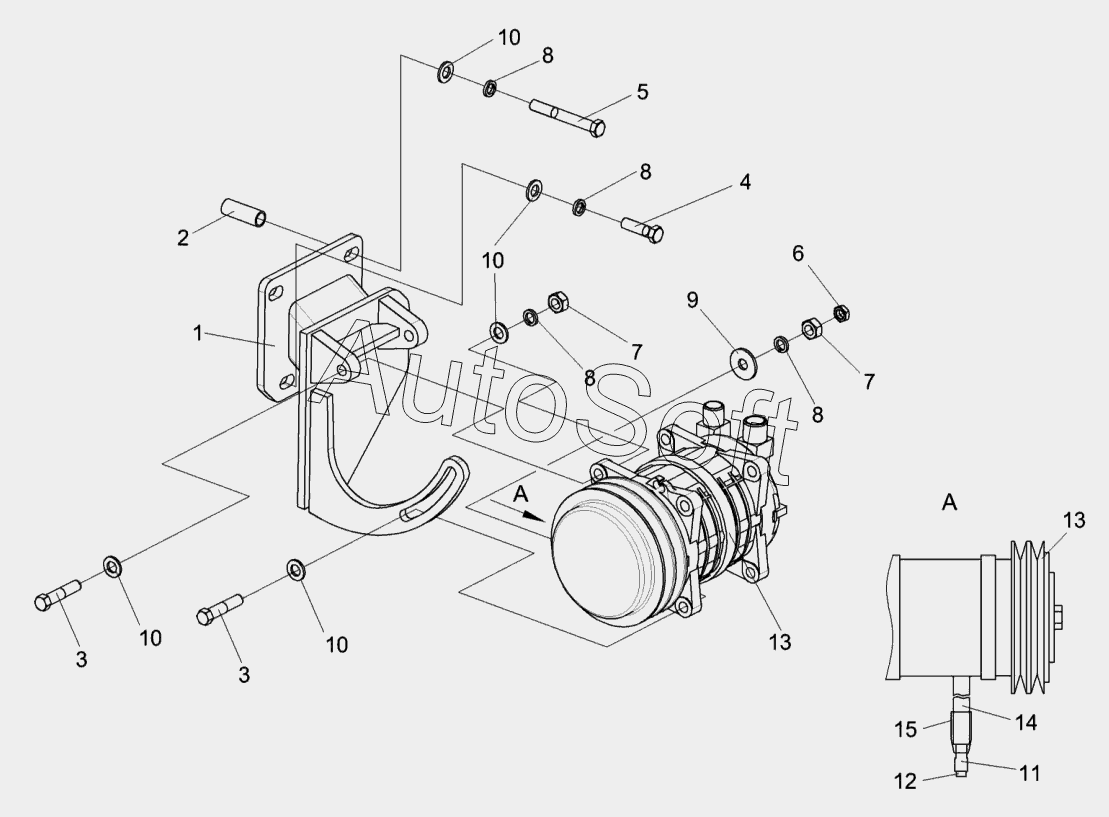

Каталог запасных частей к технике: Гомсельмаш КЗС-1420 часть 2 (2014). Установка компрессора КЗК-1420-0113030
1
2
3
3
4
5
6
7
7
8
8
8
8
9
10
10
10
10
11
12
13
13
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0150630-01 | К***1 | Компрессор | |
| КЗК-1420-0113030 | К***0 | Установка компрессора | |
| 1 | К***0 | Кронштейн | |
| 2 | К***2 | Втулка | |
| 3 | К***А | Болт специальный | |
| 4 | Б***6 | Болт М10-6eХ35-7796 | |
| 5 | Б***6 | Болт М10-6eХ75-7796 | |
| 6 | Г***6 | Гайка М10-6G-2526 | |
| 7 | Г***5 | Гайка М10-6G-5915 | |
| 8 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 9 | Ш***8 | Шайба C 10.01-6958 | |
| 10 | Ш***1 | Шайба C.10.01-11371 | |
| 11 | 5***1 | Колодка штыревая | |
| 12 | 1***2 | Штырь | |
| 13 | 0***0 | Компрессор | |
| 14 | Т***а | Трубка | |
| 15 | Т***а | Трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
