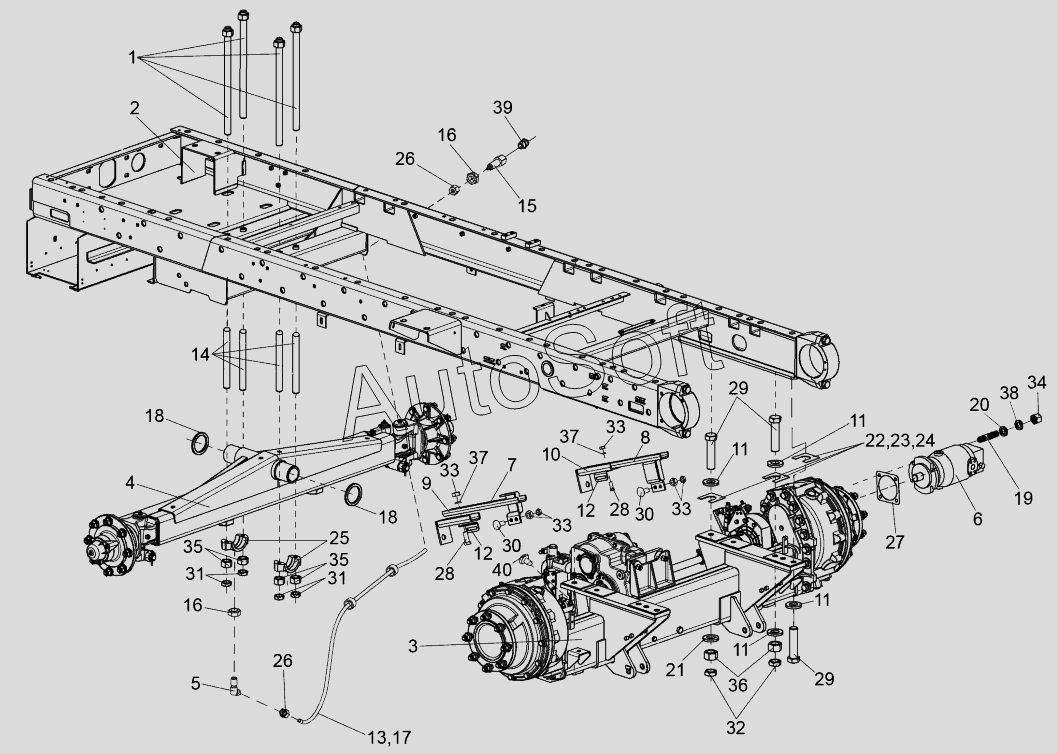

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Шасси КВС-2-0101500
/90.gif)
30
30
20
21
22
23
24
25
26
26
27
28
28
29
29
19
31
31
32
33
33
33
33
34
35
35
36
37
37
38
39
40
9
1
2
3
4
5
6
7
8
10
11
11
11
11
12
12
13
14
15
16
16
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0101020 | К***0 | Держатель | |
| КВС-1-0101020-01 | К***1 | Держатель | |
| КВС-1-0102090 | К***0 | Балка | |
| 1 | К***0 | Болт специальный | |
| 2 | К***0 | Рама шасси | |
| 3 | К***0 | Мост ведущий | |
| 4 | К***0 | Мост управляемых колес | |
| 5 | К***А | Угольник | |
| 6 | К***1 | Гидромотор | |
| 7 | У***А | Опора | |
| 8 | У***1 | Опора | |
| 9 | У***А | Кронштейн | |
| 10 | У***1 | Кронштейн | |
| 11 | К***1 | Шайба | |
| 12 | К***8 | Уголок | |
| 13 | К***5 | Оболочка | |
| 14 | К***2 | Втулка | |
| 15 | К***9 | Штуцер | |
| 16 | К***4 | Гайка | |
| 17 | П***5 | Трубка | |
| 18 | Р***8 | Шайба | |
| 19 | Р***Б | Шпилька | |
| 20 | У***3 | Шайба | |
| 21 | У***4 | Шайба | |
| 22 | У***4 | Прокладка | |
| 23 | У***1 | Прокладка | |
| 24 | У***2 | Прокладка | |
| 25 | У***8 | Крышка подшипника | |
| 26 | У***9 | Гайка | |
| 27 | 3***9 | Прокладка гидромотора | |
| 28 | Б***6 | Болт М10-6ех25-7796 | |
| 29 | Б***6 | Болт М20х1,5-6ех90-7796 | |
| 30 | Б***2 | Болт М10-6ех30-7802 | |
| 31 | Г***6 | Гайка М16-6G-2526 | |
| 32 | Г***6 | Гайка М20х1,5-6G-2526 | |
| 33 | Г***5 | Гайка М10-6G-5915 | |
| 34 | Г***5 | Гайка М14-6G-5915 | |
| 35 | Г***5 | Гайка М16-6G-5915 | |
| 36 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 37 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 38 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 39 | 2***3 | Масленка | |
| 40 | П***М | Преобразователь первичный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
