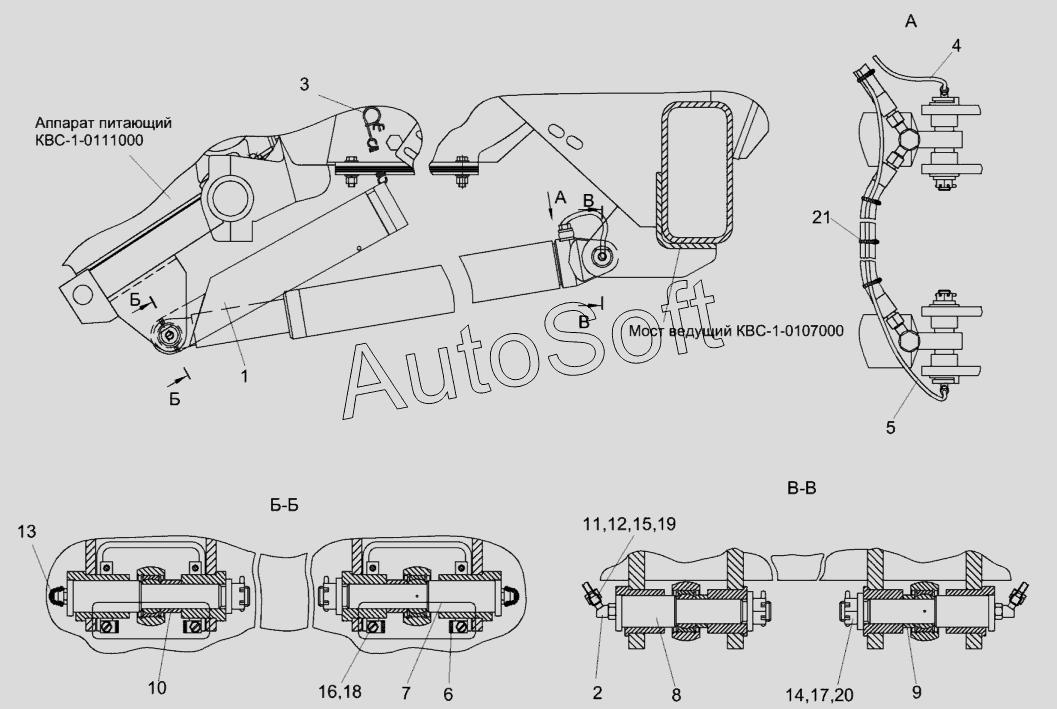

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Механизм вывешивания КВС-1-0105000А-01
/111.gif)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
КВС-1-0107000
КВС-1-0111000
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0105000А-01 | К***1 | Механизм вывешивания | |
| КВС-1-0107000 | К***0 | Мост ведущий | |
| КВС-1-0111000 | К***0 | Аппарат питающий | |
| 1 | К***0 | Упор | |
| 2 | К***А | Угольник | |
| 3 | У***0 | Пружина | |
| 4 | К***1 | Трубка | |
| 5 | К***1 | Трубка | |
| 6 | К***8 | Скоба | |
| 7 | К***5 | Ось | |
| 8 | К***6 | Ось | |
| 9 | К***1 | Втулка | |
| 10 | К***1 | Втулка | |
| 11 | К***9 | Штуцер | |
| 12 | К***4 | Гайка | |
| 13 | К***А | Колпачок | |
| 14 | К***2 | Шайба | |
| 15 | У***9 | Гайка | |
| 16 | В***3 | Винт B.М6-6eх16-17473 | |
| 17 | Г***5 | Гайка М20х1,5-6G-5935 | |
| 18 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 19 | 1***3 | Масленка 1.2.Ц6-19853 | |
| 20 | Ш***7 | Шплинт 4х36-397 | |
| 21 | Л***а | Лента стяжная зубчатая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
