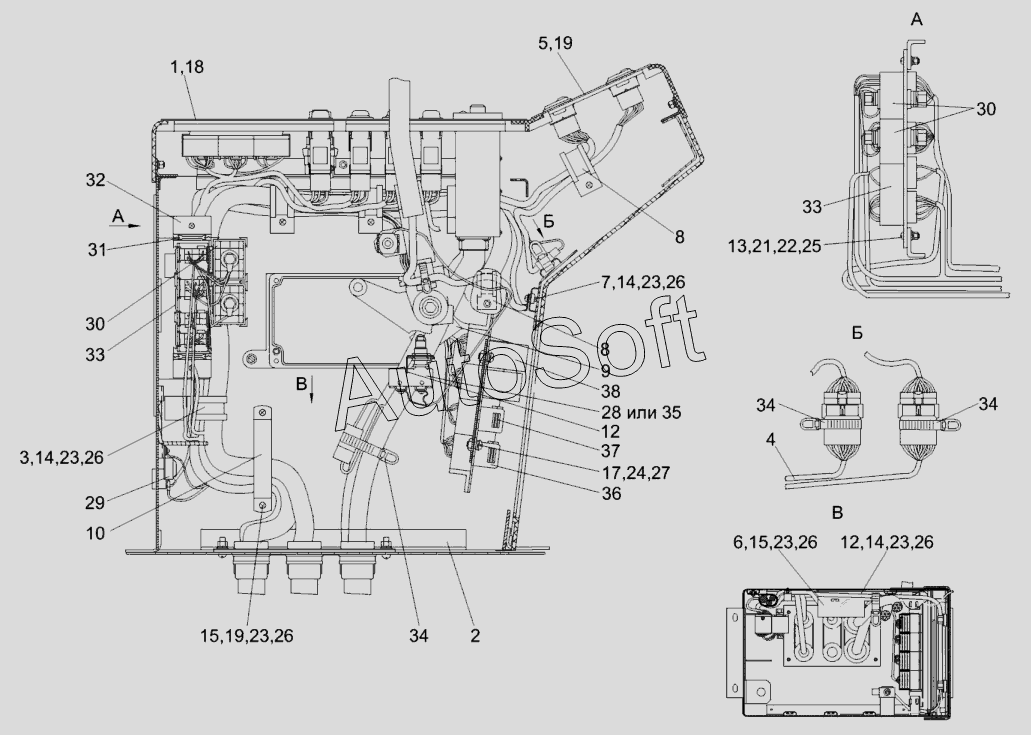

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Электрооборудование пульта управления КВС-5-0129050А-02
/121.gif)
29
21
22
23
23
23
23
23
24
25
26
26
26
26
26
27
28
19
19
30
30
31
32
33
33
34
34
34
35
36
37
38
10
1
2
3
4
5
6
7
8
8
9
12
12
13
14
14
14
15
15
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0129050А-02 | К***2 | Пульт управления | |
| 1 | К***0 | Панель выключателей | |
| 2 | К***1 | Панель ввода жгутов | |
| 3 | К***0 | Хомут | |
| 4 | К***0 | Жгут цепей автоматики | |
| 5 | К***Б | Панель переключателей | |
| 6 | К***А | Блок регулировки питающим аппаратом | |
| 7 | К***1 | Хомут | |
| 8 | К***2 | Хомут | |
| 9 | К***4 | Хомут | |
| 10 | К***0 | Прижим | |
| 11 | К***2 | Фиксатор | |
| 12 | К***8 | Кронштейн | |
| 13 | В***3 | Винт B.М3-6eх12-17473 | |
| 14 | В***3 | Винт B.М5-6eх10-17473 | |
| 15 | В***3 | Винт B.М5-6eх12-17473 | |
| 16 | В***3 | Винт B.М6-6eх12-17473 | |
| 17 | В***3 | Винт B.М6-6eх20-17473 | |
| 18 | В***5 | Винт B2.М5-6eх10-17475 | |
| 19 | В***5 | Винт B2.М6-6eх12-17475 | |
| 20 | Г***5 | Гайка М6-6G-5915 | |
| 21 | Г***7 | Гайка М3-6G-5927 | |
| 22 | Ш***2 | Шайба 3.65Г-6402 | |
| 23 | Ш***2 | Шайба 5Т.65Г-6402 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***1 | Шайба C.4.01-11371 | |
| 26 | Ш***1 | Шайба C.5.01-11371 | |
| 27 | Ш***1 | Шайба C.6.01-11371 | |
| 28 | В***4 | Выключатель | |
| 29 | Б***3 | Блок защиты | |
| 30 | К***0 | Колодка электромонтажная | |
| 31 | К***0 | Колодка электромонтажная | |
| 32 | К***0 | Колодка электромонтажная | |
| 33 | К***0 | Колодка электромонтажная | |
| 34 | Л***а | Лента стяжная зубчатая | |
| 35 | М***А | Микропереключатель | |
| 36 | 9***1 | Реле | |
| 37 | 9***7 | Реле | |
| 38 | С***К | Сборка диодная |
