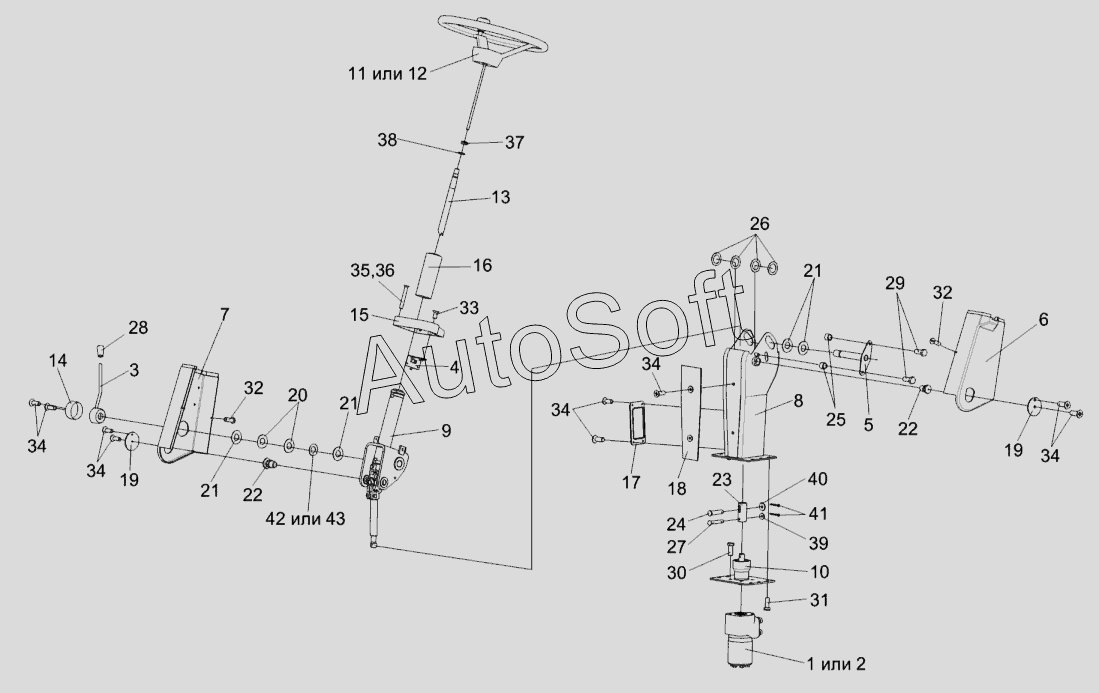

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Рулевая колонка КВС-1-0129230 и КВС-1-0129230-03
/125.gif)
33
22
22
23
24
25
26
27
28
29
30
31
32
32
21
21
21
34
34
34
34
34
35
36
37
38
39
40
41
42
43
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0129230 | К***0 | Рулевая колонка | |
| КВС-1-0129230-03 | К***3 | Рулевая колонка | |
| 1 | К***0 | Насос-дозатор | |
| 2 | К***1 | Насос-дозатор | |
| 3 | К***0 | Рычаг | |
| 4 | К***0 | Кронштейн | |
| 5 | К***0 | Ось | |
| 6 | К***0 | Кожух | |
| 7 | К***0 | Кожух | |
| 8 | К***0 | Стойка | |
| 9 | К***0 | Привод управления | |
| 10 | К***0 | Опора | |
| 11 | К***0 | Установка рулевого колеса | |
| 12 | К***1 | Установка рулевого колеса | |
| 13 | 7***Б | Вал рулевой | |
| 14 | К***4 | Крышка | |
| 15 | К***5 | Крышка | |
| 16 | К***6 | Колпак | |
| 17 | К***5 | Крышка | |
| 18 | К***4 | Крышка | |
| 19 | К***9 | Шайба | |
| 20 | К***4 | Шайба | |
| 21 | К***1 | Шайба | |
| 22 | К***1 | Ось | |
| 23 | К***9 | Втулка | |
| 24 | К***1 | Ось | |
| 25 | К***9 | Втулка | |
| 26 | К***8 | Шайба | |
| 27 | К***8 | Ось | |
| 28 | У***3 | Ручка | |
| 29 | Б***6 | Болт М8-6ех20-7796 | |
| 30 | Б***6 | Болт 3М10-6ех25-7796 | |
| 31 | В***8 | Винт М8-6eх20-11738 | |
| 32 | В***3 | Винт В.М5-6ех14-17473 | |
| 33 | В***5 | Винт В2.М5-6ех10-17475 | |
| 34 | В***5 | Винт В2.М5-6ех14-17475 | |
| 35 | В***5 | Винт В2.М5-6ех30-17475 | |
| 36 | В***5 | Винт В2.М5-6ех40-17475 | |
| 37 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 38 | Ш***2 | Шайба 16.65Г-6402 | |
| 39 | Ш***8 | Шайба C 8.01-6958 | |
| 40 | Ш***8 | Шайба C 10.01-6958 | |
| 41 | Ш***9 | Шплинты 2,5х18-379 | |
| 42 | 1***7 | Пружина тарельчатая 1-1-3-45х25х1,5х1,5-3057 | |
| 43 | 1***7 | Пружина тарельчатая 1-3-3-45х25х1,5х1,5-3057 |
