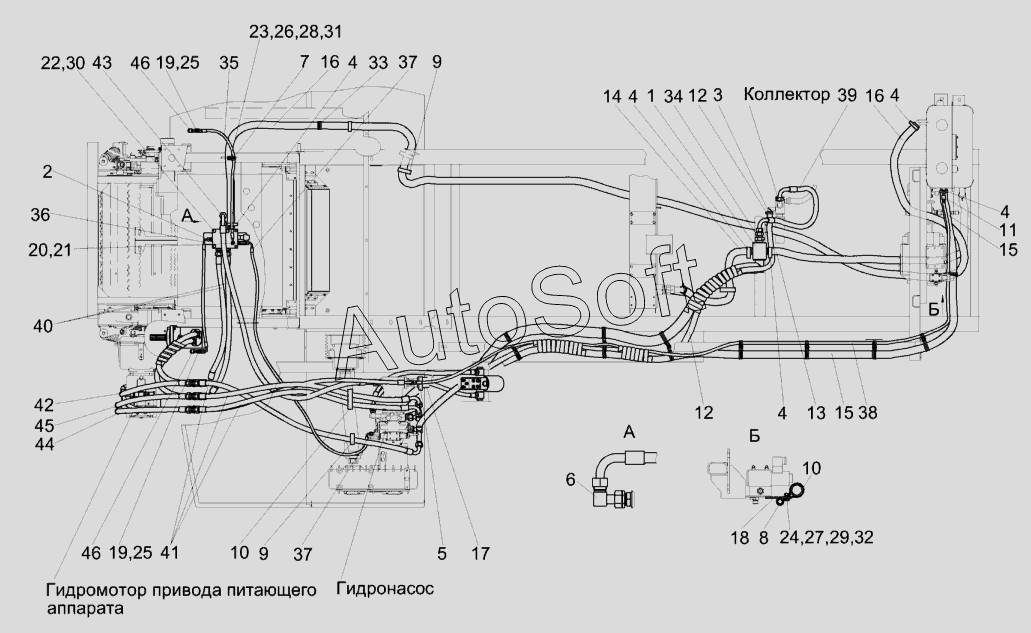

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Гидросистема привода питающего аппарата и адаптеров комбайна КВК-800-36 КВС-5-0604000
/169.gif)
1
2
3
4
4
4
4
4
5
6
7
8
9
9
10
10
11
12
12
13
14
15
15
16
16
17
18
19
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0604000 | К***0 | Гидросистема привода питающего аппарата и адаптеров | |
| 1 | К***0 | Коллектор | |
| 2 | К***А | Гидроблок адаптеров | |
| 3 | А***0 | Хомут стяжной | |
| 4 | А***0 | Хомут стяжной | |
| 5 | А***0 | Хомут стяжной | |
| 6 | К***0 | Угольник | |
| 7 | К***0 | Хомут | |
| 8 | К***1 | Хомут | |
| 9 | К***8 | Хомут | |
| 10 | К***9 | Хомут | |
| 11 | У***0 | Тройник | |
| 12 | Р***6 | Рукав всасывающий | |
| 13 | Р***0 | Рукав 32х43-1,6 - 10362 | |
| 14 | Р***5 | Рукав всасывающий 17 G-20 | |
| 15 | Р***3 | Рукав всасывающий | |
| 16 | Р***3 | Рукав всасывающий 17 G-20 | |
| 17 | Р***4 | Рукав всасывающий 17 G-32 | |
| 18 | К***1 | Кронштейн | |
| 19 | П***А | Штуцер проходной | |
| 20 | П***2 | Ниппель | |
| 21 | П***А | Штуцер | |
| 22 | Б***6 | Болт М12-6eх25-7796 | |
| 23 | Б***2 | Болт М8-6eх20-7802 | |
| 24 | Б***2 | Болт М10-6eх25-7802 | |
| 25 | Г***6 | Гайка М16х1,5-6G-2526 | |
| 26 | Г***5 | Гайка М8-6G-5915 | |
| 27 | Г***5 | Гайка М10-6G-5915 | |
| 28 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 29 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 30 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 31 | Ш***8 | Шайба C 8.01-6958 | |
| 32 | Ш***1 | Шайба C.10.01-11371 | |
| 33 | 5***9 | Втулка | |
| 34 | 2***0 | Гидроклапан обратный | |
| 35 | Р***° | Рукав высокого давления | |
| 36 | Р***° | Рукав высокого давления | |
| 37 | Р***° | Рукав высокого давления | |
| 38 | Р***° | Рукав высокого давления | |
| 39 | Р***° | Рукав высокого давления | |
| 40 | Р***° | Рукав высокого давления | |
| 41 | Р***° | Рукав высокого давления | |
| 42 | Р***° | Рукав высокого давления | |
| 43 | Р***° | Рукав высокого давления | |
| 44 | Р***M | Рукав высокого давления | |
| 45 | Р***M | Рукав высокого давления | |
| 46 | А***L | Резьбовое соединение с колпачком АВ20-11/ВО8L (фирма “Bosh-Rexroth”, Германия) |
