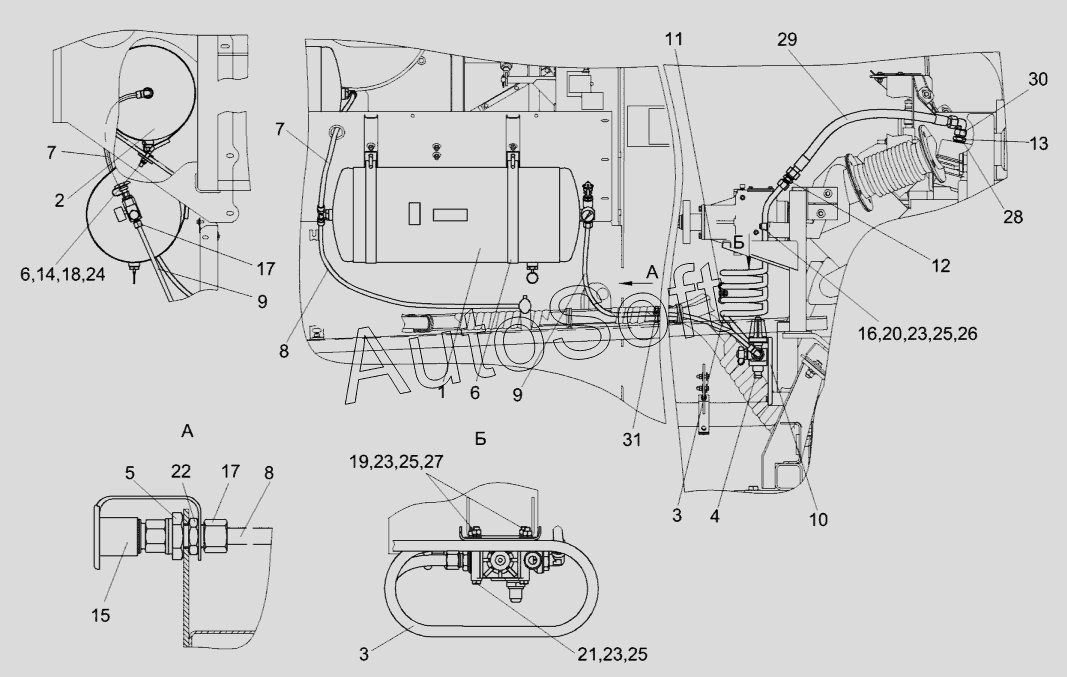

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Пневмосистема КВС-5-0800000
/204.gif)
1
2
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
17
18
19
20
21
22
23
23
23
24
25
25
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0800000 | К***0 | Пневмосистема | |
| 1 | К***0 | Ресивер | |
| 2 | К***0 | Ресивер | |
| 3 | К***0 | Трубопровод | |
| 4 | К***0 | Регулятор давления | |
| 5 | К***0 | Пневмовывод | |
| 6 | П***0 | Хомут | |
| 7 | К***2 | Пневмотрубка | |
| 8 | К***1 | Пневмотрубка | |
| 9 | К***2 | Пневмотрубка | |
| 10 | К***1 | Кронштейн | |
| 11 | К***3 | Скоба | |
| 12 | К***4 | Штуцер | |
| 13 | К***7 | Штуцер | |
| 14 | К***8 | Шайба | |
| 15 | К***1 | Заглушка наружная | |
| 16 | К***1 | Прижим | |
| 17 | У***1 | Гайка | |
| 18 | 8***1 | Прокладка воздушного баллона | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eХ45-7796 | |
| 21 | Б***6 | Болт М8-6eх80-7796 | |
| 22 | Г***6 | Гайка М18х1,5-6G-2526 | |
| 23 | Г***5 | Гайка М8-6G.8-5915 | |
| 24 | Г***5 | Гайка М10-6G.8-5915 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***8 | Шайба C 8.01-6958 | |
| 27 | Ш***1 | Шайба С.8.01-11371 | |
| 28 | 2***8 | Прокладка | |
| 29 | Р***0 | Рукав высокого давления | |
| 30 | E***F | Угольник | |
| 31 | 2***2 | Лента стяжная |
