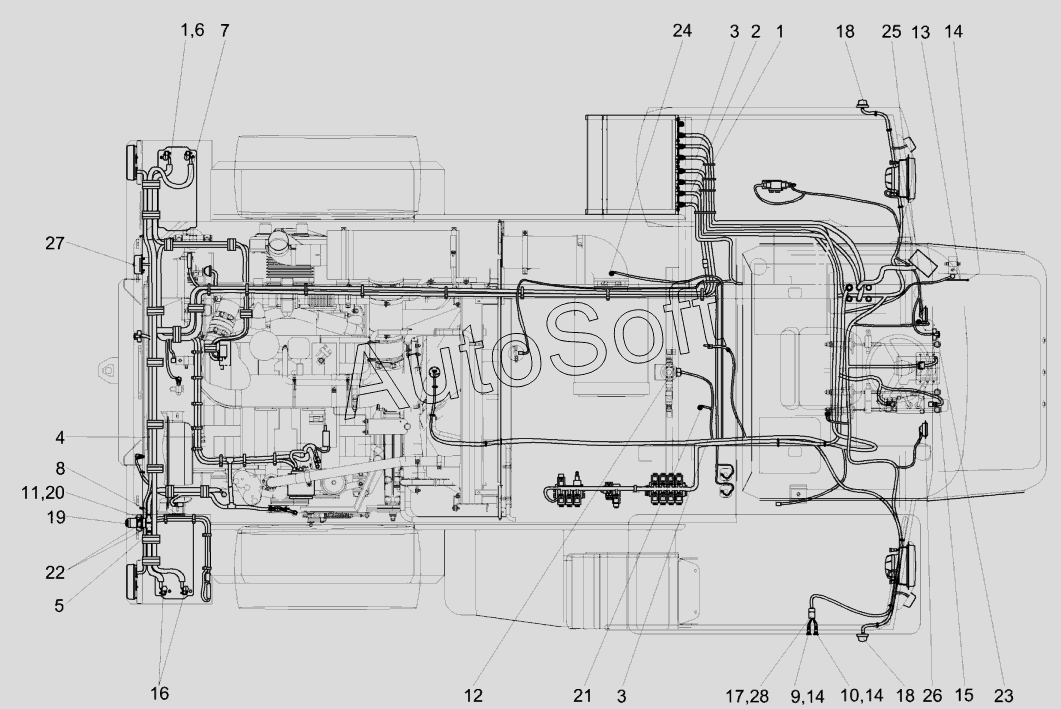

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Электрооборудование измельчителя самоходного КВС-5-0100000
/207.gif)
1
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***В | Жгут питания комбайна | |
| 2 | К***Б | Жгут моторной установки | |
| 3 | К***А | Жгут датчиков | |
| 4 | К***А | Жгут фонарей | |
| 5 | К***Б | Жгут выключателя бортсети | |
| 6 | К***Б | Жгут стартера | |
| 7 | К***А | Жгут аккумуляторов промежуточный | |
| 8 | К***Б | Жгут массы | |
| 9 | У***0 | Кнопка | |
| 10 | У***2 | Кнопка | |
| 11 | К***1 | Пластина | |
| 12 | К***А | Кронштейн | |
| 13 | К***8 | Кронштейн | |
| 14 | К***6 | Колпачок | |
| 15 | К***8 | Крышка | |
| 16 | У***1 | Чехол аккумуляторного наконечника | |
| 17 | 5***4 | Колодка штыревая | |
| 18 | Ф***4 | Фонарь знака автопоезда | |
| 19 | 5***2 | Втулка | |
| 20 | 1***7 | Выключатель | |
| 21 | Д***К | Датчик-гидросигнализатор | |
| 22 | Т***8 | Наконечник резиновый | |
| 23 | Р***2 | Розетка | |
| 24 | Х***0 | Индикатор электрический | |
| 25 | С***3 | Звуковой сигнал безрупорный | |
| 26 | С***4 | Сигнал звуковой безрупорный | |
| 27 | Ф***1 | Фонарь освещения заднего номерного знака | |
| 28 | 6***3 | Чехол |
