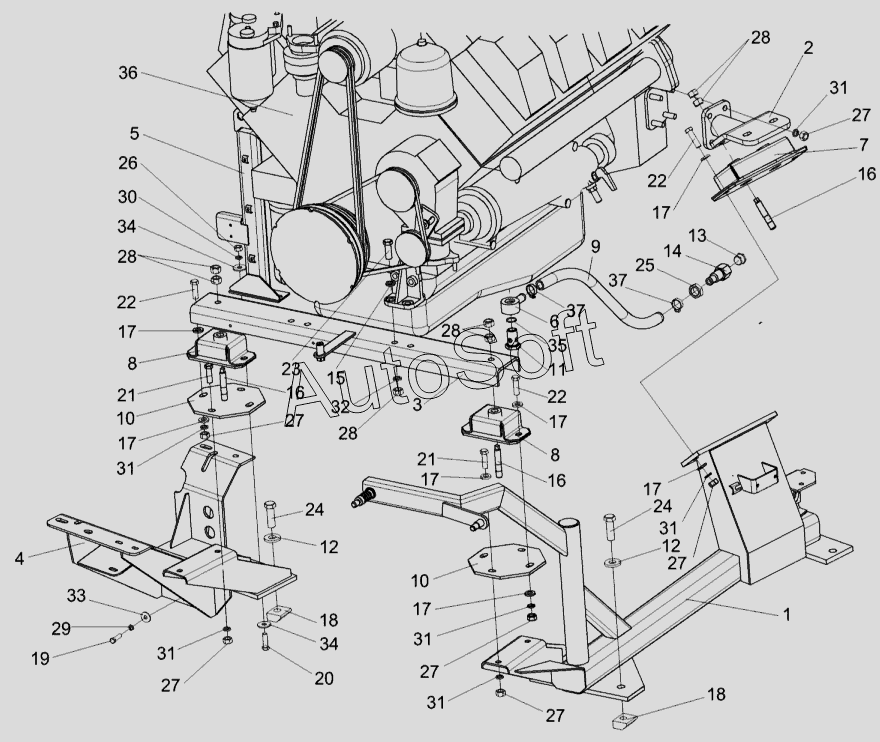

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Установка дизеля Д-280.1S2 КВС-5-0150000А (установка дизеля)
/65.gif)
29
20
21
21
22
22
22
23
24
24
25
26
27
27
27
27
27
27
28
28
28
28
19
30
31
31
31
31
31
31
32
33
34
34
35
36
37
37
10
10
1
2
3
4
5
6
7
8
8
9
11
12
12
13
14
15
16
16
16
17
17
17
17
17
17
17
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0150000А | К***А | Установка дизеля Д-280.1Э2 | |
| 1 | К***А | Опора | |
| 2 | К***0 | Опора амортизатора | |
| 3 | К***А | Швеллер | |
| 4 | К***А | Опора | |
| 5 | К***А | Опора | |
| 6 | К***0 | Угольник поворотный | |
| 7 | К***0 | Амортизатор | |
| 8 | С***0 | Амортизатор | |
| 9 | У***2 | Рукав 20х29-1,6-10362 | |
| 10 | К***3 | Пластина | |
| 11 | К***6 | Штуцер | |
| 12 | К***1 | Шайба | |
| 13 | К***2 | Пробка | |
| 14 | К***8 | Штуцер | |
| 15 | К***6 | Шайба | |
| 16 | К***5 | Шпилька | |
| 17 | У***3 | Шайба | |
| 18 | У***3 | Вкладыш | |
| 19 | Б***6 | Болт М10-6ех35-7796 | |
| 20 | Б***6 | Болт | |
| 21 | Б***6 | Болт М14-6ех45-7796 | |
| 22 | Б***6 | Болт М14-6ех50-7796 | |
| 23 | Б***6 | Болт М16-6ех45-7796 | |
| 24 | Б***6 | Болт М20х1,5-6ех60-7796 | |
| 25 | Г***6 | Гайка М27х2-6G-2526 | |
| 26 | Г***5 | Гайка М12-6G-5915 | |
| 27 | Г***5 | Гайка М14-6G-5915 | |
| 28 | Г***5 | Гайка М16-6G-5915 | |
| 29 | Ш***2 | Шайба 10.65Г-6402 | |
| 30 | Ш***2 | Шайба 12.65Г-6402 | |
| 31 | Ш***2 | Шайба 14Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 16Т.65Г-6402 | |
| 33 | Ш***8 | Шайба С10.01-6958 | |
| 34 | Ш***8 | Шайба С12.01-6958 | |
| 35 | 2***8 | Прокладка 27АДО-23358 | |
| 36 | Д***5 | Дизель | |
| 37 | T***2 | Хомут червячный |
