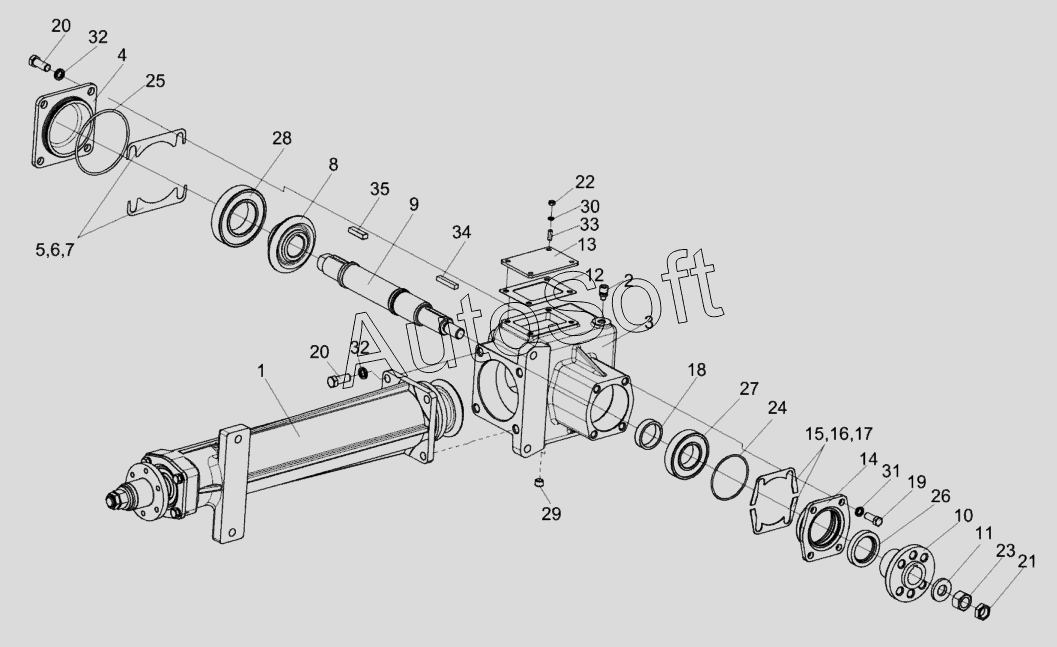

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Редуктор КВС-1-0135000А
/73.gif)
4
14
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-1-0135000А | К***А | Редуктор | |
| 1 | К***А | Стакан | |
| 2 | 3***А | Сапун | |
| 3 | К***1 | Корпус | |
| 4 | К***0 | Крышка | |
| 4 | К***3 | Крышка | |
| 5 | К***2 | Прокладка | |
| 6 | К***1 | Прокладка | |
| 7 | К***2 | Прокладка | |
| 8 | К***2 | Шестерня | |
| 9 | К***1 | Вал | |
| 10 | К***9 | Ступица | |
| 11 | К***7 | Шайба | |
| 12 | К***А | Прокладка | |
| 13 | К***А | Крышка | |
| 14 | П***0 | Крышка | |
| 14 | П***7 | Крышка | |
| 15 | П***А | Прокладка регулировочная | |
| 16 | П***1 | Прокладка регулировочная | |
| 17 | П***2 | Прокладка регулировочная | |
| 18 | П***А | Кольцо | |
| 19 | Б***6 | Болт М10-6ех25-7796 | |
| 20 | Б***6 | Болт М12-6ех30-7796 | |
| 21 | Г***6 | Гайка М18х1,5.6G-2526 | |
| 22 | Г***5 | Гайка М6х5.6G-5915 | |
| 23 | Г***5 | Гайка М18х1,5.6G-5915 | |
| 24 | 0***3 | Кольцо 075-080-25-2-3-18829/9833 | |
| 25 | 0***3 | Кольцо | |
| 26 | М***2 | Манжета 2.2-40х60-1-8752 | |
| 27 | 2***8 | Подшипник 208-8338 | |
| 28 | 2***8 | Подшипник 211-8338 | |
| 29 | 2***m | Пробка | |
| 30 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 31 | Ш***2 | Шайба 10Т.65Г-6402 | |
| 32 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 33 | Ш***2 | Шпилька 2М6-6ех25-22032 | |
| 34 | Ш***0 | Шпонка 2-8х7х45-23360 | |
| 35 | Ш***0 | Шпонка 2-10х8х36-23360 |
