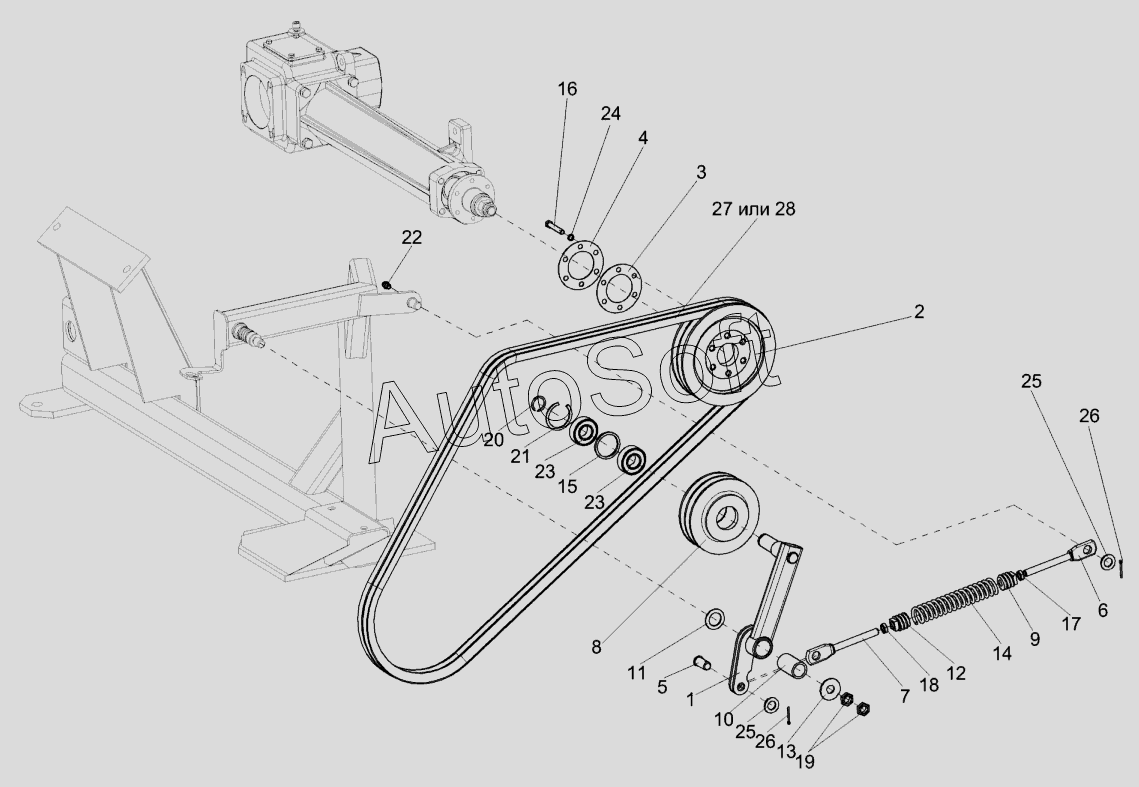

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Привод вентилятора КВС-5-0150260
/75.gif)
21
13
14
15
16
17
18
19
20
12
22
23
23
24
25
25
26
26
27
28
4
1
14
8
1
1
2
3
5
6
7
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0150120 | К***0 | Механизм натяжения | |
| КВС-5-0150260 | К***0 | Привод вентилятора | |
| 1 | К***0 | Рычаг | |
| 1 | К***0 | Рычаг | |
| 1 | К***0 | Рычаг | |
| 2 | К***5 | Шкив | |
| 3 | К***7 | Прокладка | |
| 4 | К***1 | Прокладка | |
| 5 | К***4 | Палец | |
| 6 | К***5 | Зацеп | |
| 7 | К***1 | Зацеп | |
| 8 | К***4 | Ролик натяжной | |
| 8 | К***0 | Ролик натяжной | |
| 9 | К***2 | Пробка | |
| 10 | К***А | Втулка | |
| 11 | К***8 | Шайба специальная | |
| 12 | К***3 | Пробка | |
| 13 | К***2 | Шайба | |
| 14 | К***0 | Пружина | |
| 14 | У***4 | Пружина | |
| 15 | 6***0 | Кольцо распорное | |
| 16 | Б***6 | Болт М8-6ех50-7796 | |
| 17 | Г***6 | Гайка М12-6G-2526 | |
| 18 | Г***6 | Гайка М12х1,25-6G-2526 | |
| 19 | Г***6 | Гайка М16-6G-2526 | |
| 20 | В***0 | Кольцо В25-13940 | |
| 21 | В***1 | Кольцо | |
| 22 | 1***3 | Масленка 1.1-19853 | |
| 23 | 1***2 | Подшипник 180505-8882 | |
| 24 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 25 | Ш***1 | Шайба С.16.01-11371 | |
| 26 | Ш***7 | Шплинт 3,2х25-397 | |
| 27 | 2***a | Ремень 2НВ 2362 La | |
| 28 | 2***A | Ремень |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
