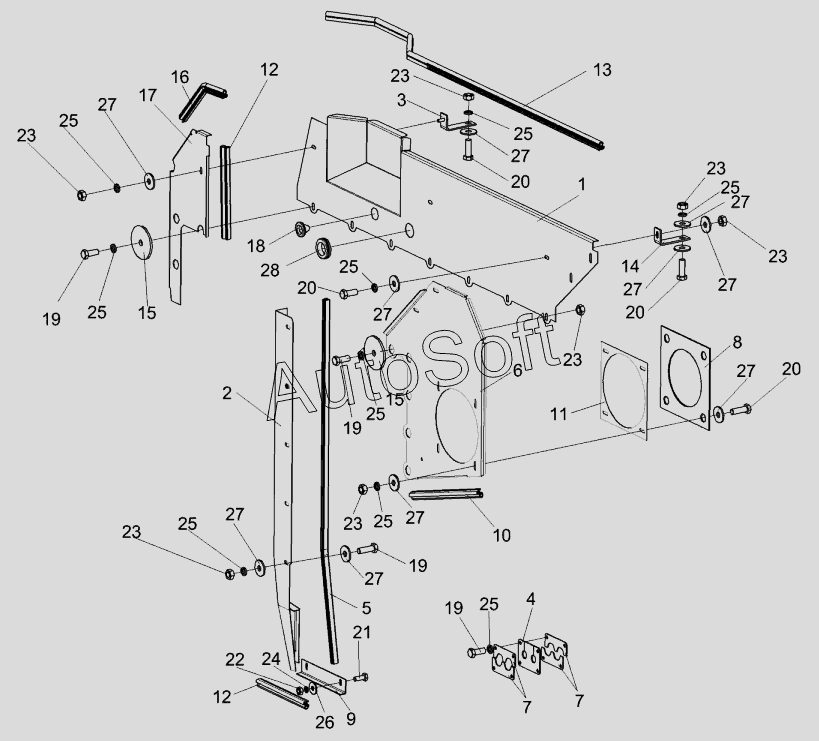

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Установка щитов КВС-5-0156000А
/77.gif)
21
13
14
15
15
16
17
18
19
19
19
19
20
20
20
20
12
12
22
23
23
23
23
23
23
23
24
25
25
25
25
25
25
25
25
25
26
27
27
27
27
27
27
27
27
27
27
28
11
10
9
8
7
7
6
5
4
3
2
1
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-2-0156130Б | К***Б | Щит правый | |
| КВС-5-0156000А | К***А | Установка щитков | |
| КВС-5-0156050 | К***0 | Щит | |
| 1 | К***0 | Щит верхний | |
| 1 | К***0 | Щит верхний | |
| 2 | К***А | Щит правый | |
| 2 | К***А | Щит | |
| 3 | К***0 | Кронштейн | |
| 4 | К***2 | Уплотнитель | |
| 5 | К***1 | Уплотнитель 2107-6107018М | |
| 6 | К***2 | Щит левый | |
| 7 | К***3 | Прижим | |
| 8 | К***4 | Прижим | |
| 9 | К***9 | Уголок | |
| 10 | К***2 | Уплотнитель 2107-6107018М | |
| 11 | К***А | Прокладка | |
| 12 | К***1 | Уплотнитель 2107-6107018М | |
| 13 | К***4 | Уплотнитель 2107-6107018М | |
| 14 | К***2 | Кронштейн | |
| 15 | К***4 | Шайба | |
| 16 | К***2 | Уплотнитель 2107-6107018М | |
| 17 | К***В | Щит правый | |
| 18 | К***1 | Втулка | |
| 19 | Б***6 | Болт М8-6eх20-7796 | |
| 20 | Б***6 | Болт М8-6eх25-7796 | |
| 21 | Б***8 | Болт М6-6eх16-7798 | |
| 22 | Г***5 | Гайка М6-6G-5915 | |
| 23 | Г***5 | Гайка М8-6G-5915 | |
| 24 | Ш***2 | Шайба 6Т.65Г-6402 | |
| 25 | Ш***2 | Шайба 8Т.65Г-6402 | |
| 26 | Ш***8 | Шайба С6.01-6958 | |
| 27 | Ш***8 | Шайба С8.01-6958 | |
| 28 | 5***5 | Втулка |
