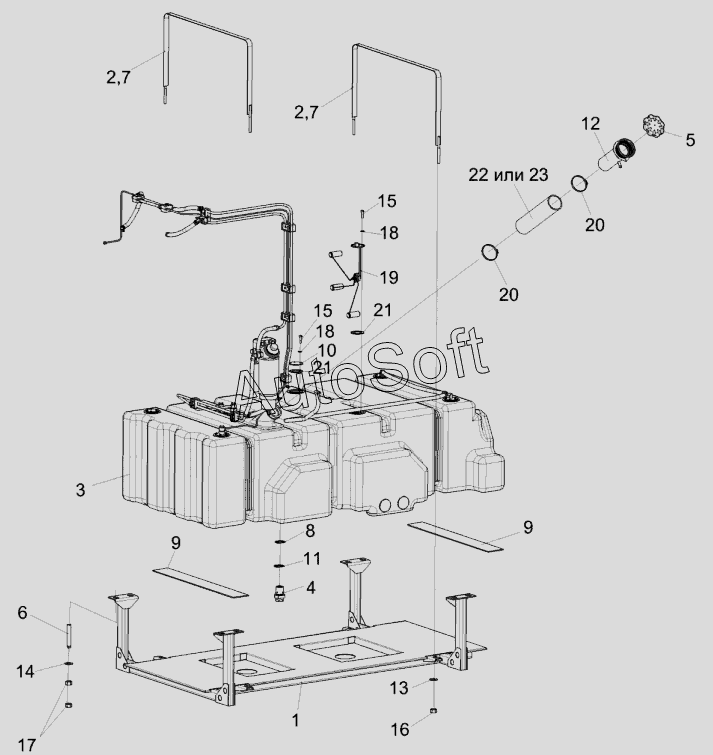

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Установка топливного оборудования КВС-5-0103700А
/87.gif)
11
23
22
21
21
20
20
19
18
18
17
16
15
15
14
13
12
10
9
9
8
7
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-0103700А | К***А | Установка топливного оборудования | |
| 1 | К***0 | Рама | |
| 2 | К***0 | Хомут | |
| 3 | К***0 | Бак топливный | |
| 3 | К***0 | Бак топливный | |
| 4 | К***0 | Клапан сливной | |
| 5 | К***0 | Крышка | |
| 6 | К***3 | Шпилька | |
| 7 | К***2 | Уплотнение | |
| 8 | К***3 | Прокладка | |
| 9 | К***4 | Прокладка | |
| 10 | К***1 | Заглушка | |
| 11 | К***9 | Шайба | |
| 12 | К***4 | Пружина | |
| 13 | К***5 | Шайба сферическая | |
| 14 | К***1 | Шайба | |
| 15 | В***3 | Винт B.М5-6eх18-17473 | |
| 16 | Г***5 | Гайка М12-6G-5915 | |
| 17 | Г***5 | Гайка М20х1,5-6G-5915 | |
| 18 | Ш***1 | Шайба C.5.01-11371 | |
| 19 | Д***8 | Датчик указателя уровня топлива | |
| 20 | T***2 | Хомут червячный | |
| 21 | 2***6 | Прокладка | |
| 22 | П***5 | Шланг гибкий армированный | |
| 23 | P***5 | Шланг PROTAPE PUR 331 MHF Ф75 |
