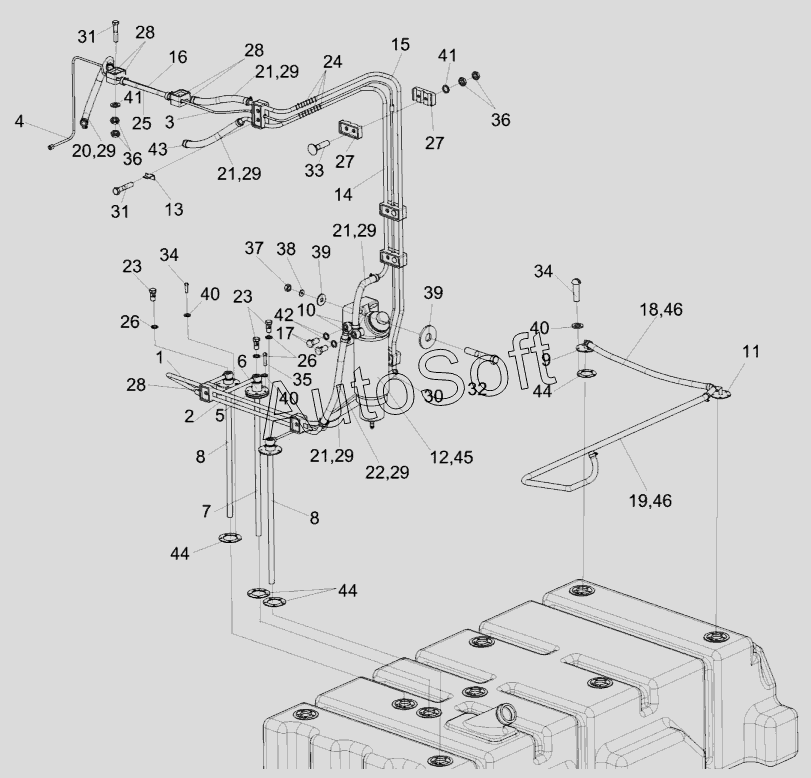

Каталог запасных частей к технике: Гомсельмаш КВК-800 (FS80-5) (2016). Установка топливного оборудования КВС-5-0103700А
/88.gif)
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
23
23
24
25
26
26
27
27
28
28
28
29
29
29
29
29
29
30
31
31
32
33
34
34
35
36
36
37
38
39
39
40
40
40
41
41
42
43
44
44
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| КВС-5-01030700А | К***А | Установка топливного оборудования | |
| 1 | К***0 | Топливопровод сливной | |
| 2 | К***0 | Топливопровод заборный | |
| 3 | К***0 | Топливопровод сливной | |
| 4 | К***0 | Топливопровод сливной | |
| 5 | К***0 | Клапан | |
| 6 | К***0 | Корпус | |
| 7 | К***0 | Труба | |
| 8 | К***0 | Труба | |
| 9 | К***0 | Труба | |
| 10 | К***0 | Штуцер | |
| 11 | К***0 | Труба | |
| 12 | К***0 | Подогреватель топливного фильтра | |
| 13 | К***3 | Уголок | |
| 14 | К***9 | Топливопровод сливной | |
| 15 | К***1 | Топливопровод заборный | |
| 16 | К***2 | Топливопровод сливной | |
| 17 | К***1 | Болт специальный | |
| 18 | К***5 | Рукав | |
| 19 | К***3 | Рукав | |
| 20 | К***6 | Рукав 12х20-10362 | |
| 21 | К***6 | Рукав 12х20-10362 | |
| 22 | К***3 | Рукав 12х20-10362 | |
| 23 | К***А | Болт специальный | |
| 24 | К***1 | Оплетка | |
| 25 | Р***8 | Рукав | |
| 26 | У***1 | Шайба | |
| 27 | У***А | Брус | |
| 28 | У***А | Брус | |
| 29 | У***9 | Оплетка | |
| 30 | У***7 | Рукав | |
| 31 | Б***6 | Болт М8-6eх40-7796 | |
| 32 | Б***6 | Болт М12-6eх75-7796 | |
| 33 | Б***2 | Болт М8-6eх35-7802 | |
| 34 | В***3 | Винт B.М5-6eх18-17473 | |
| 35 | В***3 | Винт B.М5-6eх25-17473 | |
| 36 | Г***6 | Гайка М8-6G-2526 | |
| 37 | Г***5 | Гайка М12-6G-5915 | |
| 38 | Ш***2 | Шайба 12Т.65Г-6402 | |
| 39 | Ш***8 | Шайба C 12.01-6958 | |
| 40 | Ш***1 | Шайба C.5.01-11371 | |
| 41 | Ш***1 | Шайба C.8.01-11371 | |
| 42 | 1***8 | Прокладка 16 АД0-23358 | |
| 43 | T***3 | Хомут червячный TORRO 12-22/9 C7W3 | |
| 44 | 2***6 | Прокладка | |
| 45 | P***0 | Фильтр топливный | |
| 46 | 2***2 | Лента стяжная |
