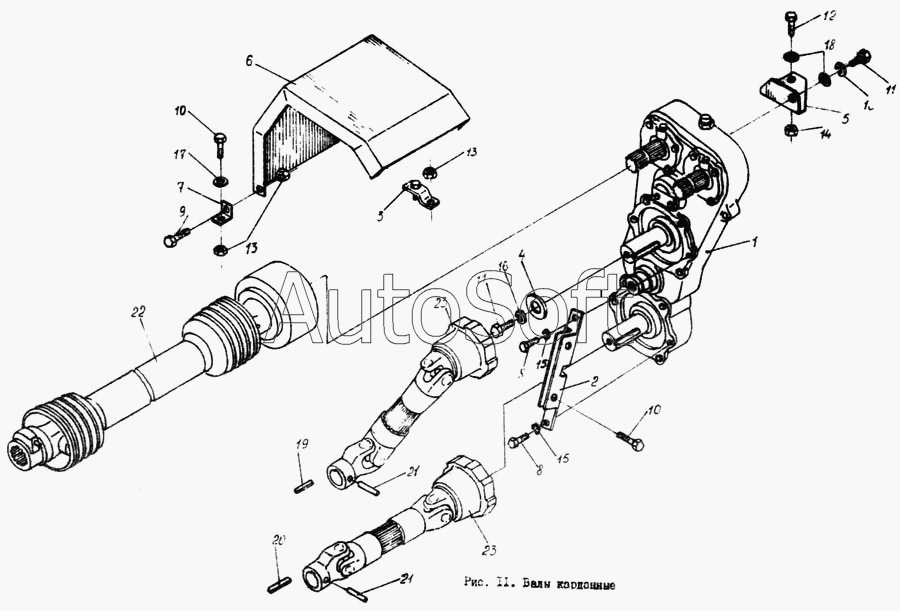

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Валы карданные
12
23
23
22
21
21
20
19
18
17
16
15
15
14
13
13
13
1
11
11
10
10
9
8
8
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | П***А | Коробка передач | |
| 2 | П***А | Уголок направляющий | |
| 3 | П***0 | Кронштейн | |
| 4 | П***3 | Шайба | |
| 5 | П***8 | Кронштейн | |
| 6 | П***А | Кожух в сборе | |
| 6 | П***А | Кожух | |
| 7 | П***2 | Ушко | |
| 8 | Б***0 | Болт М8-6ех20.88.019 ГОСТ 7796-70 | |
| 9 | Б***0 | Болт М10-6ех20.88.019 ГОСТ 7796-70 | |
| 10 | Б***0 | Болт М10-6ех25.88.019 ГОСТ 7796-70 | |
| 11 | Б***0 | Болт М12-6ех25.88.019 ГОСТ 7796-70 | |
| 12 | Б***0 | Болт М12-6ех30.88.019 ГОСТ 7796-70 | |
| 13 | Г***3 | Гайка М10-6Н.08.019 ОСТ 37.001.137-83 | |
| 13 | Г***3 | Гайка М10-6Н.08.019 ОСТ 37.001.137-83 | |
| 14 | Г***3 | Гайка М12-6Н.08.019 ОСТ 37.001.137-83 | |
| 15 | Ш***0 | Шайба 8.65Г.06 ГОСТ 6409-70 | |
| 16 | Ш***0 | Шайба 12.65Г.06 ГОСТ 6409-70 | |
| 17 | Ш***8 | Шайба 10.01.019 ГОСТ 11371-78 | |
| 18 | Ш***8 | Шайба 12.01.019 ГОСТ 11371-78 | |
| 19 | Ш***8 | Шпонка 8х7х36 ГОСТ 23360-78 | |
| 20 | Ш***8 | Шпонка 8х7х45 ГОСТ 23360-78 | |
| 21 | Ш***0 | Штифт 2.10х55Ц9Хр ГОСТ 12850-80 | |
| 22 | W***В | Вал карданный в защитном кожухе со встроенной предохранительной муфтой | |
| 23 | W***L | Вал карданный со встроенной предохранительной муфтой |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
