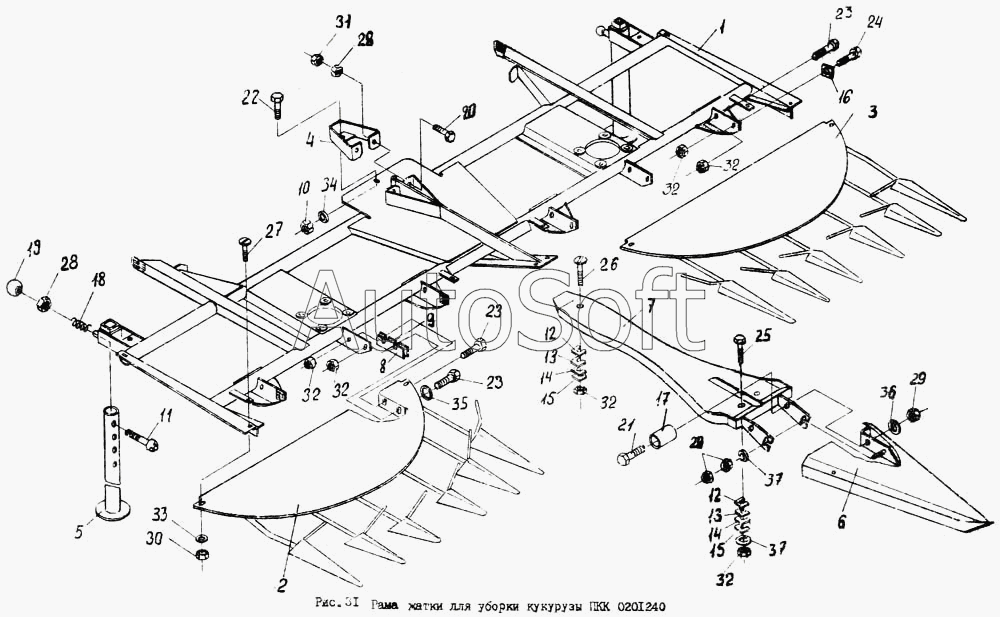

Каталог запасных частей к технике: Гомсельмаш КПК Полесье-3000. Рама жатки для уборки кукурузы ПКК 0201240
29
29
20
21
22
23
23
23
24
25
26
27
28
28
19
30
31
32
32
32
32
32
32
33
34
35
36
37
37
9
1
2
3
4
5
6
7
8
10
11
12
12
13
13
14
14
15
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ПКК 0201240 | П***0 | Рама | |
| ПКК 0203080 | П***0 | Носок с опорой | |
| 1 | П***0 | Рама главная | |
| 2 | П***0 | Держатель | |
| 3 | П***1 | Держатель | |
| 4 | П***0 | Короб | |
| 5 | П***0 | Стойка | |
| 6 | П***0 | Носок | |
| 7 | П***0 | Хвостовик делителя | |
| 8 | П***4 | Прокладка | |
| 9 | П***1 | Прокладка | |
| 10 | П***2 | Гайка | |
| 11 | П***9 | Фиксатор | |
| 12 | П***9 | Прокладка | |
| 13 | П***1 | Прокладка | |
| 14 | П***2 | Прокладка | |
| 15 | П***3 | Прокладка | |
| 16 | П***5 | Шайба | |
| 17 | П***9 | Втулка | |
| 18 | 6***6 | Пружина | |
| 19 | Н***4 | Ручка П302Д61-16-77 | |
| 20 | Б***0 | Болт М10-6ех25.88.019 ГОСТ 7796-70 | |
| 21 | Б***0 | Болт М12-6ех55.88.019 ГОСТ 7796-70 | |
| 22 | Б***0 | Болт М12-6gх30 ГОСТ 7796-70 | |
| 23 | Б***0 | Болт М12-6gх40.88.019 ГОСТ 7796-70 | |
| 24 | Б***0 | Болт М12-6ех45.88.019 ГОСТ 7796-70 | |
| 25 | Б***1 | Болт М12-6ех70.88.019 ГОСТ 7802-81 | |
| 26 | Б***1 | Болт М12-6ех110.88.019 ГОСТ 7802-81 | |
| 27 | В***0 | Винт М8-6ех25.58.019 ГОСТ 17473-80 | |
| 28 | Г***0 | Гайка М10.6G.6.016 ГОСТ 5915-70 | |
| 29 | Г***0 | Гайка М12.6G.6.016 ГОСТ 5915-70 | |
| 30 | 4***3 | Гайка М8-6Н ОСТ 37.001.137-83 | |
| 31 | 4***0 | Гайка М10-6Н ОСТ 37.001.137-83 | |
| 32 | 4***2 | Гайка М12-6Н ОСТ 37.001.137-83 | |
| 32 | 4***2 | Гайка М12-6Н ОСТ 37.001.137-83 | |
| 33 | Ш***6 | Шайба 8.01.019 ГОСТ 6958-76 | |
| 34 | Ш***6 | Шайба 12.21 ГОСТ 6958-76 | |
| 35 | Ш***6 | Шайба 12.01.019 ГОСТ 6958-76 | |
| 36 | Ш***6 | Шайба 12.01.019 ГОСТ 6958-76 | |
| 37 | Ш***6 | Шайба ГОСТ 6402-70 12.65Г.06 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
